中国2D

中国2D中目前支持添加:涟漪层、飞线层、区域热力层,支持配置地图的位置、颜色、鼠标交互事件等,能够多角度、多形式地渲染全国各城市地理位置的实时数据。

样式设置


中国2D组件样式设置包括通用设置,子组件管理,全局配置,区域设置,区域标签,交互样式,下钻设置。

子组件管理

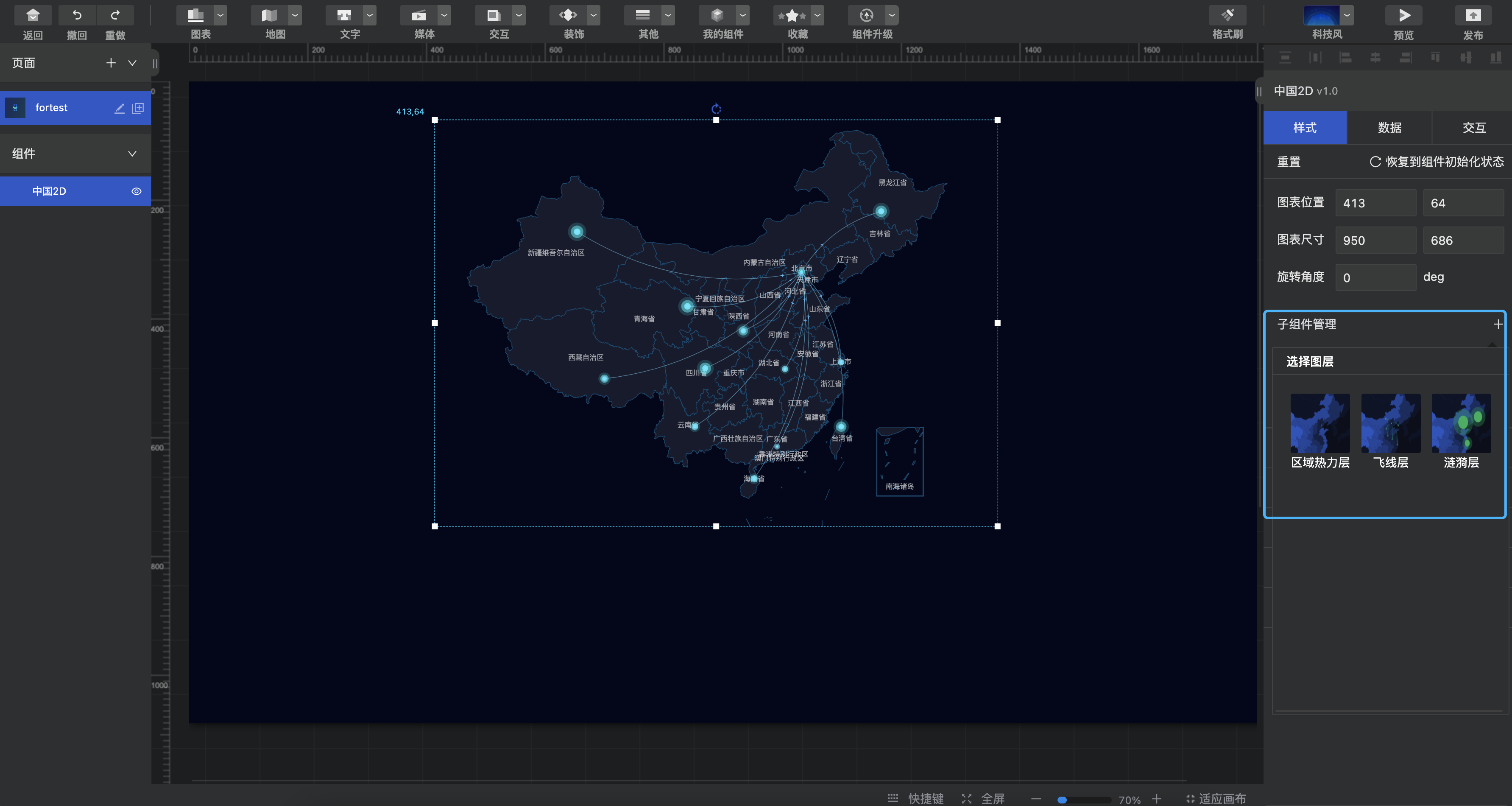

新增子组件:点击子组件管理后的“+”
图标,弹出子组件窗口,选择一个子组件,即可完成子组件的添加;

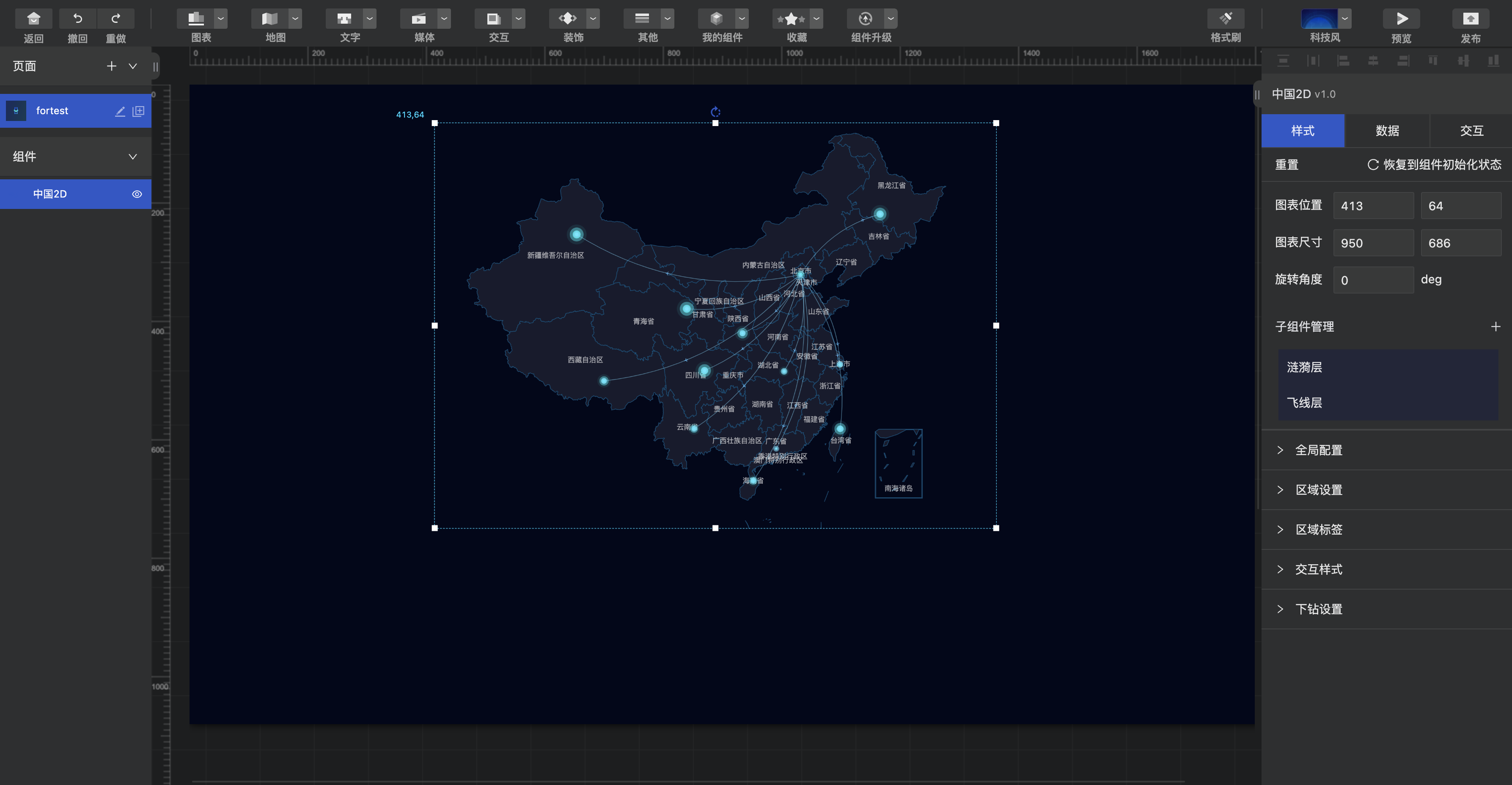

删除子组件:鼠标悬停在子组件的名称上,出现删除按钮,点击即可删除子组件。

配置子组件:

点击子组件名称,进入子组件配置页面。


数据设置

该组件无数据设置

区域热力层

区域热力层是中国2D地图的子组件,支持独立的样式、数据和交互配置,包括区域的标注、颜色、边线、鼠标交互事件以及位置信息等,能够以热力区域的形式表现地理位置上的区域信息。

适用场景:在地图中通过赋予不同颜色以范围,展示某一自定义区域的数据。

样式设置


区域热力层的样式设置可以分为数据映射和和文本标注两部分。

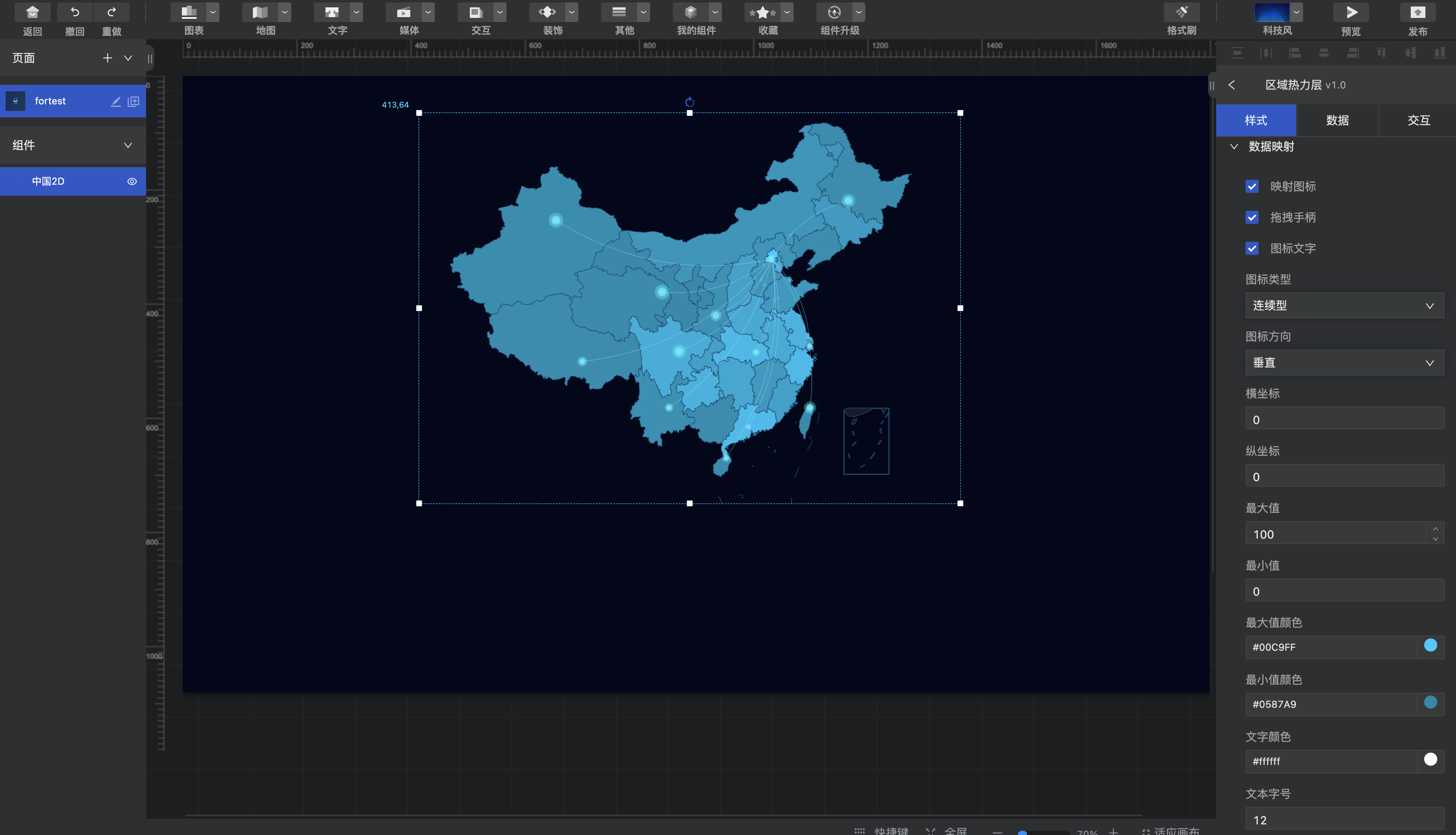

数据映射:设置显示映射图标、拖拽手柄和图标文字。

其中图标类型可以选择连续型和分段型2种;

图标方向可以选择垂直或水平2种;

可以调整横纵坐标值来设置数据映射的具体位置;

设置最大值最小值热力区域的范围;

设置最大值、最小值颜色值和文本字号。

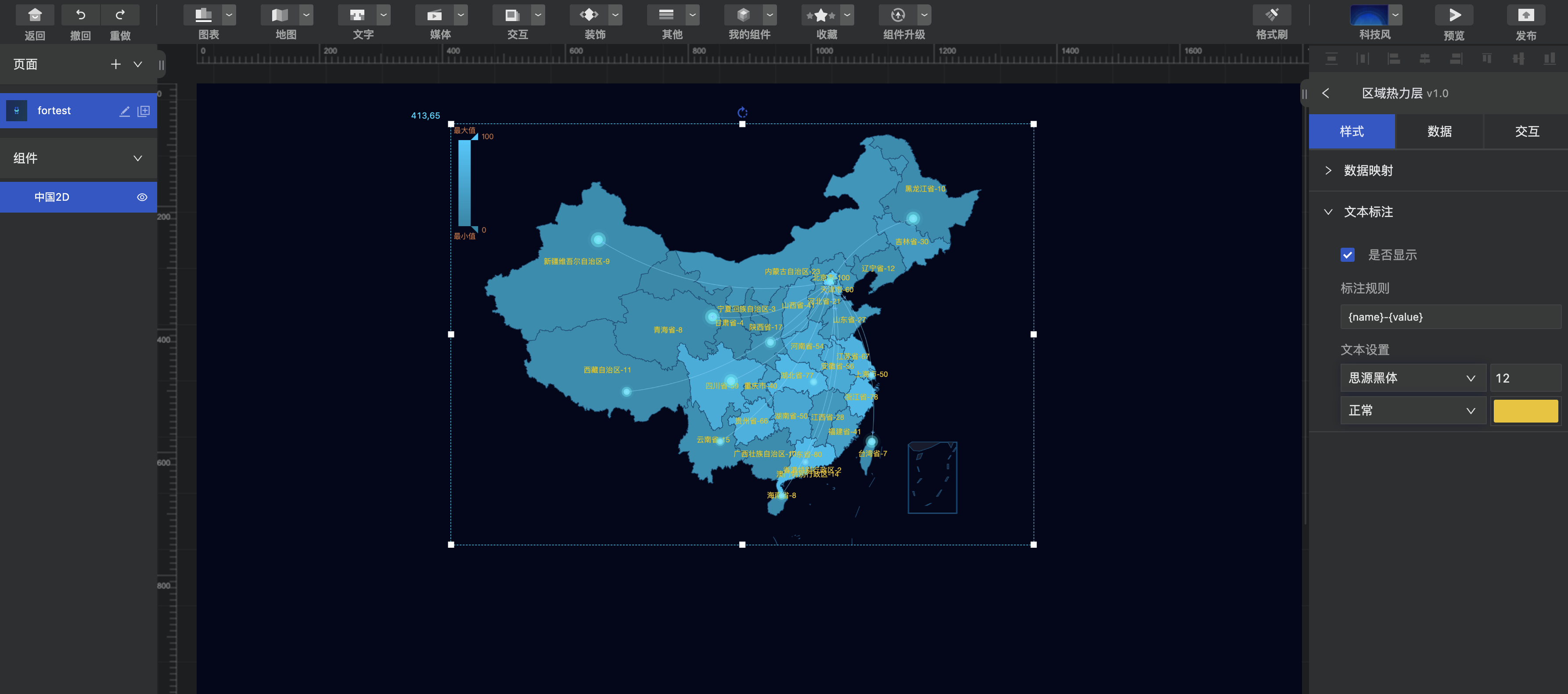

文本标注:可以设置文字在地图上的显示样式。

可以设置具体的文本字体字号颜色,也可以设置标注的规则。

{name}-{value}和数据设置中的字段匹配,如不想显示具体的数值可以去掉{value}。

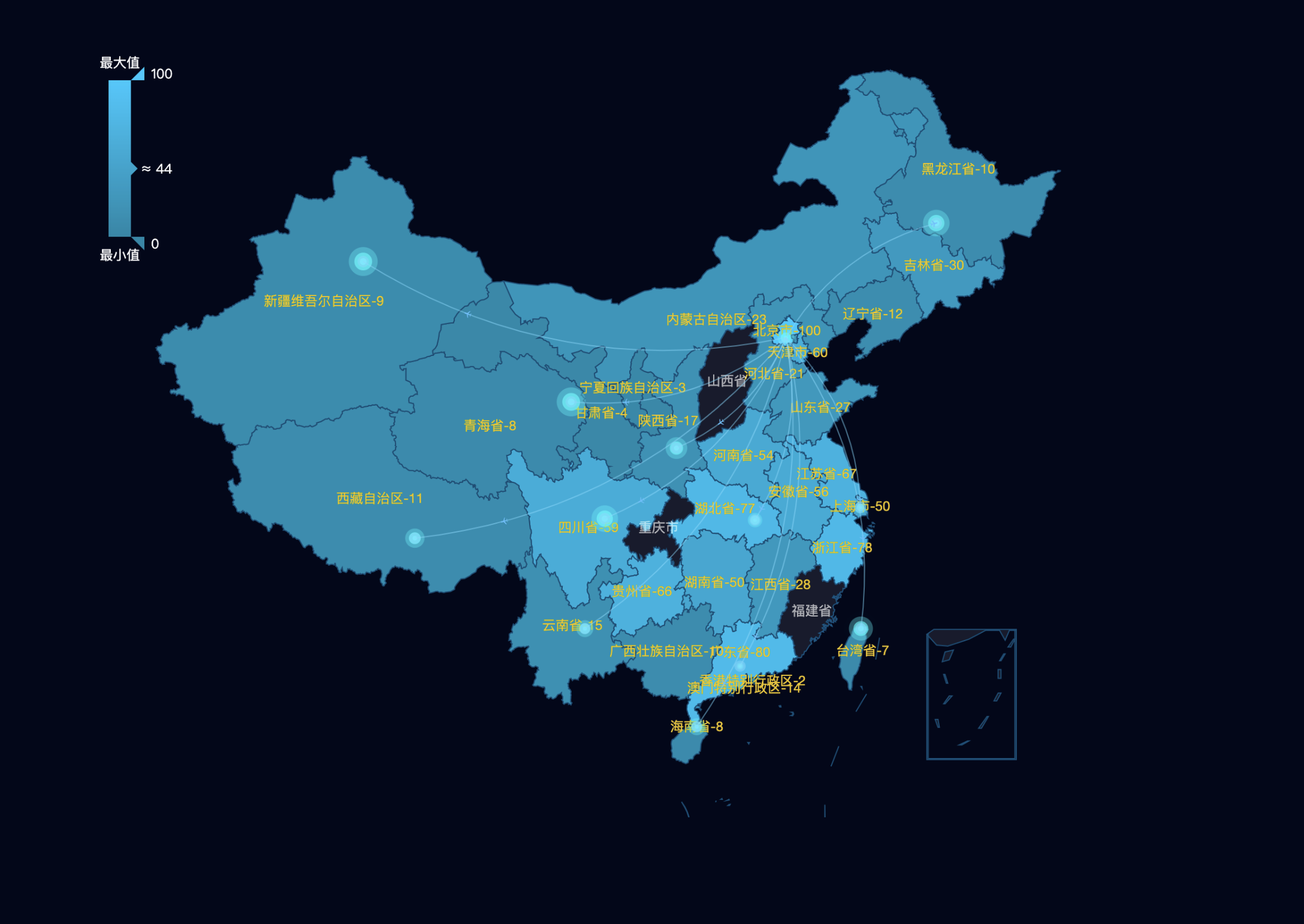

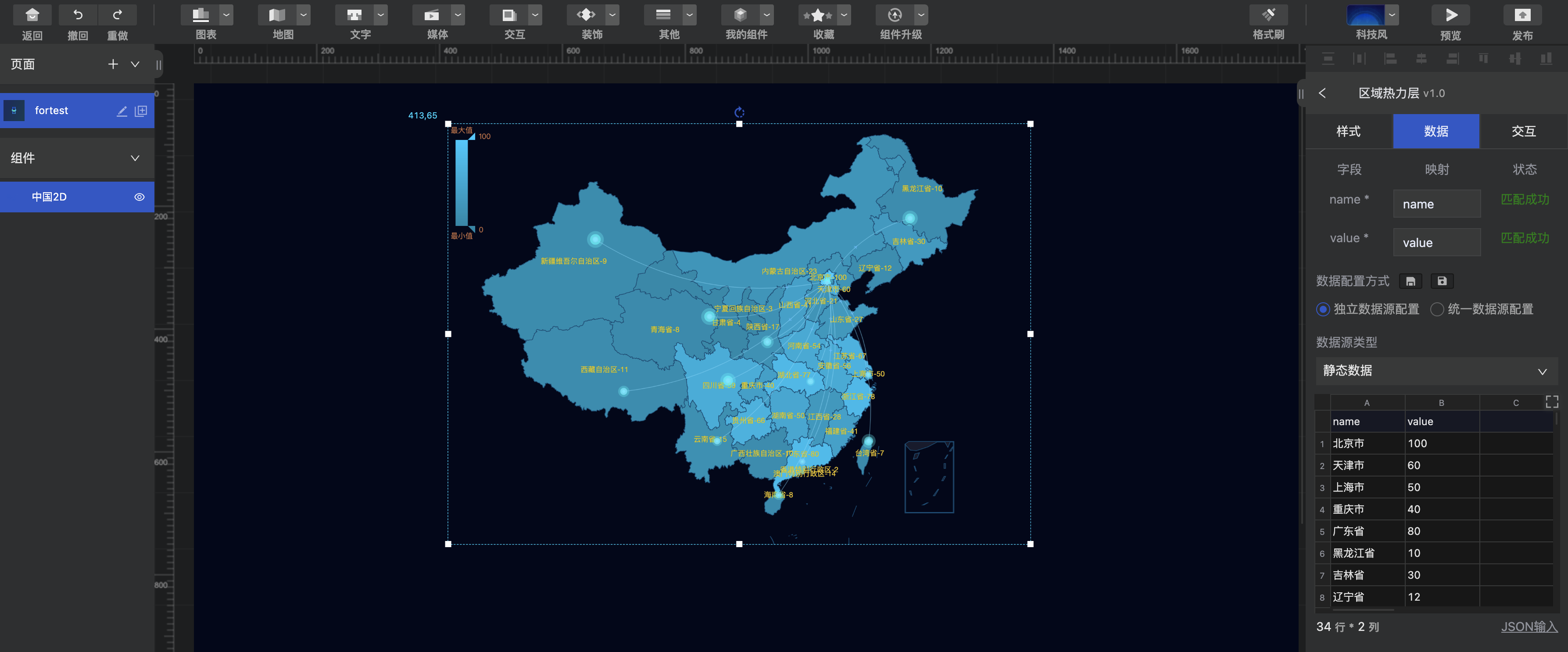

具体样式设置预览效果如下:


数据设置


数据字段

在下方表格中可输入或复制粘贴所需要的数据。其中,每一列数据对应一个数据字段,第一行为该列数据字段名,需要在上方进行映射设置。

目前,数据接入表格支持复制、粘贴、修改、删除数据。选中需要进行改动的数据后,可以点击右键进行操作,也可以使用ctrl+c等快捷键进行操作。当点击列序号或行序号是,会对该列或行全部选中,点击末尾的红色按钮可对该行或列进行删除操作,也可以点击右键对该行或列进行其他操作。

当点击红框内的放大按钮时,会出现放大输入窗口,方便用户进行操作。窗口内操作方式相同,修改数据完成后点击完成即可保存并进行后续字段映射。

当点击高级输入时,用户需在输入框中输入json格式的数据,数据格式如下。

数据格式

[
    {
        "name": "北京市",
        "value": 100
    },
    {
        "name": "天津市",
        "value": 60
    },
    {
        "name": "上海市",
        "value": 50
    },
    {
        "name": "重庆市",
        "value": 40
    },
    {
        "name": "广东省",
        "value": 80
    },
    {
        "name": "黑龙江省",
        "value": 10
    },
    {
        "name": "吉林省",
        "value": 30
    },
    {
        "name": "辽宁省",
        "value": 12
    },
    {
        "name": "内蒙古自治区",
        "value": 23
    },
    {
        "name": "河北省",
        "value": 21
    },
    {
        "name": "山西省",
        "value": 41
    },
    {
        "name": "陕西省",
        "value": 17
    },
    {
        "name": "山东省",
        "value": 27
    },
    {
        "name": "河南省",
        "value": 54
    },
    {
        "name": "江苏省",
        "value": 67
    },
    {
        "name": "安徽省",
        "value": 56
    },
    {
        "name": "浙江省",
        "value": 78
    },
    {
        "name": "福建省",
        "value": 41
    },
    {
        "name": "江西省",
        "value": 28
    },
    {
        "name": "湖南省",
        "value": 50
    },
    {
        "name": "广西壮族自治区",
        "value": 10
    },
    {
        "name": "海南省",
        "value": 8
    },
    {
        "name": "台湾省",
        "value": 7
    },
    {
        "name": "云南省",
        "value": 15
    },
    {
        "name": "贵州省",
        "value": 66
    },
    {
        "name": "四川省",
        "value": 59
    },
    {
        "name": "西藏自治区",
        "value": 11
    },
    {
        "name": "新疆维吾尔自治区",
        "value": 9
    },
    {
        "name": "青海省",
        "value": 8
    },
    {
        "name": "甘肃省",
        "value": 4
    },
    {
        "name": "宁夏回族自治区",
        "value": 3
    },
    {
        "name": "香港特别行政区",
        "value": 2
    },
    {
        "name": "澳门特别行政区",
        "value": 14
    },
    {
        "name": "湖北省",
        "value": 77
    }
]

飞线层

飞线层是基础平面地图的子组件,支持独立的样式和数据配置,能够以飞线的形式表现地理位置上两个点之间的OD数据

适用场景:可以用来展示两地之间的关联信息,如物流、交易等。

样式设置


飞线层的样式设置包含飞线样式、尾迹特效、首位标记、数据映射。

飞线样式包含线的粗细、样式、颜色、曲度;

尾迹特效包含形状、大小、长度、颜色、特效周期;

首位标记可以选择开始标记、结束标记和设置标记大小;

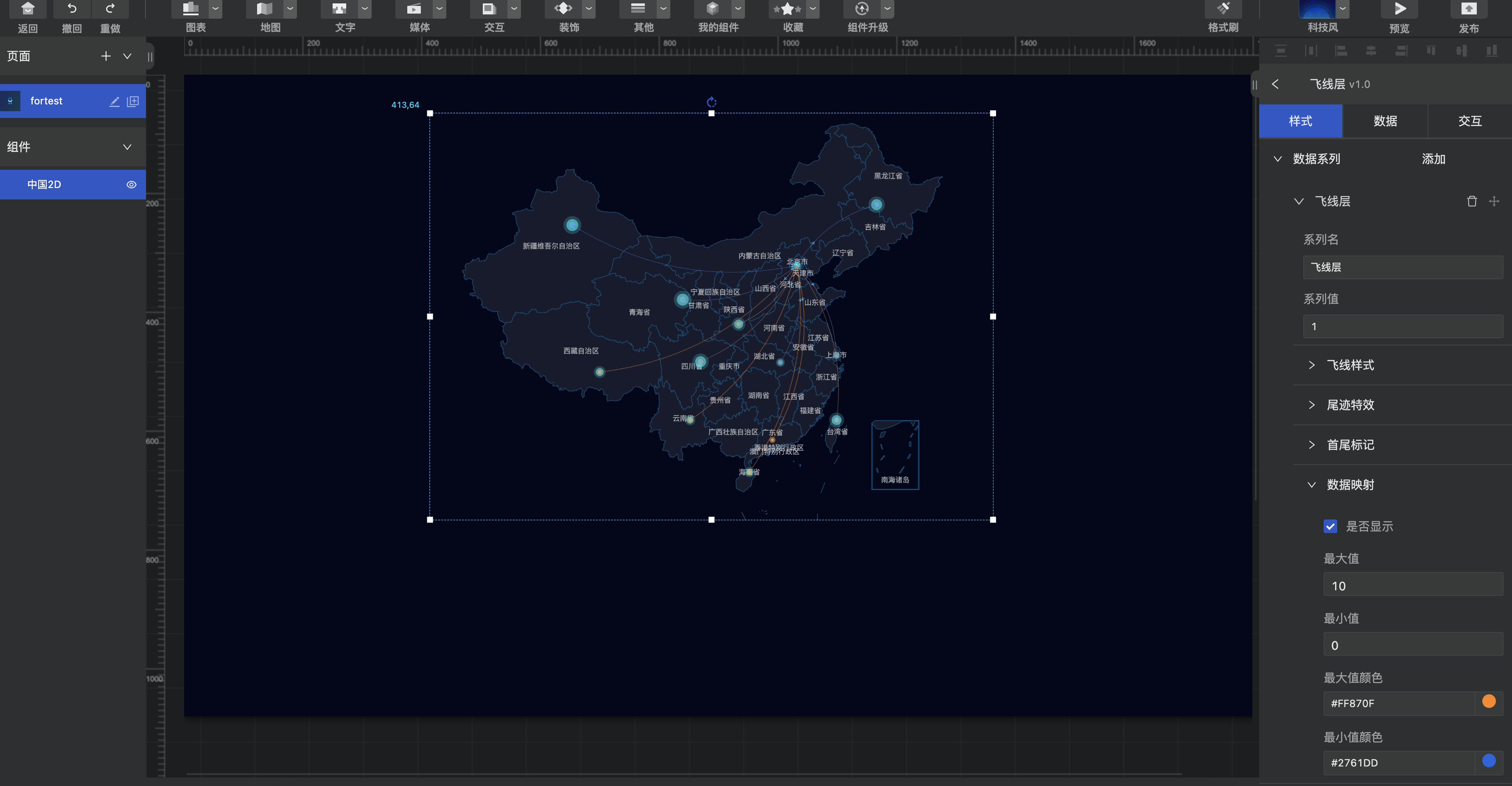

数据映射可以根据数值来调整飞线的颜色,包含最大值、最小值、最大值颜色、最小值颜色。

需要注意的是:如果开启了数据映射,那么将以数据映射中配置的样式为准;

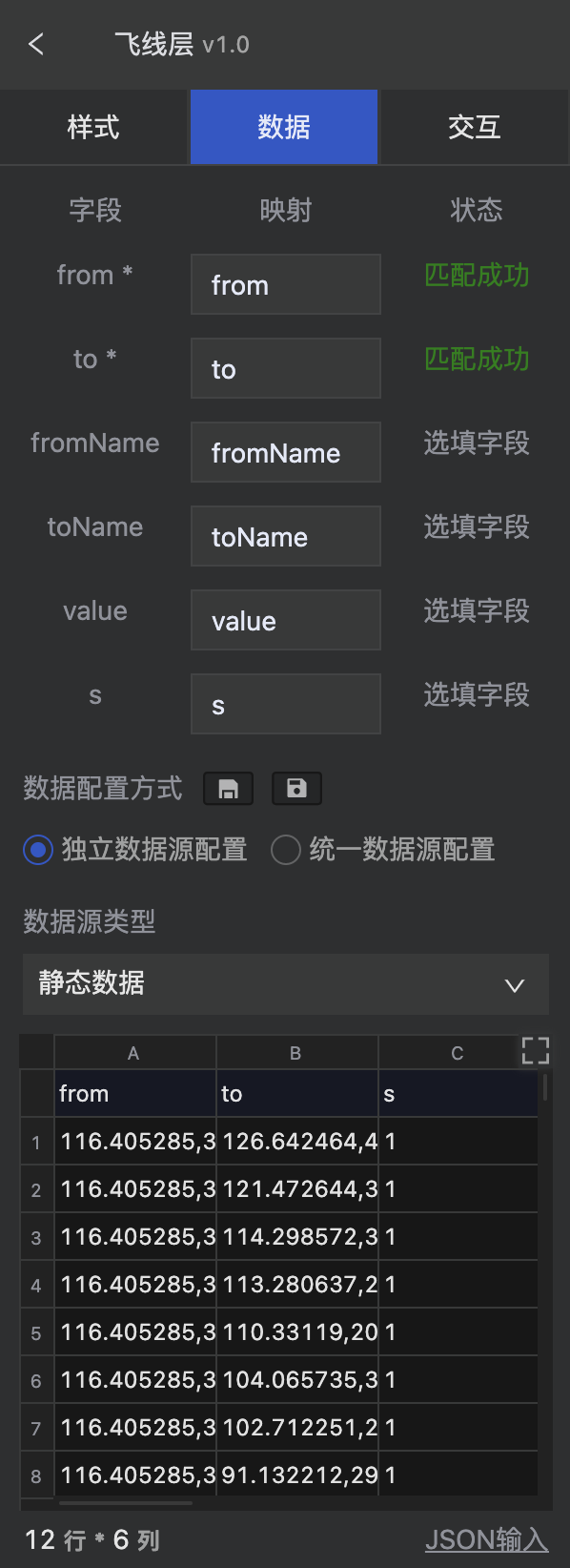

数据设置

数据字段


飞线层的数据字段包括:from,to,fromName,toName,value,s

from:飞线的起点经纬度信息,需要将数据与图表进行映射;

to:飞线的终点经纬度信息,需要将数据与图表进行映射;

fromName:起点的地点名称,需要将数据与图表进行映射;

toName:终点的地点名称,需要将数据与图表进行映射;

value:飞线代表的值,需要将数据与图表进行映射;

tooltip:提示框内容,需要将数据与图表进行映射;

s:数据系列值,需要将数据与图表进行映射;

在下方表格中可输入或复制粘贴所需要的数据。其中,每一列数据对应一个数据字段,第一行为该列数据字段名,需要在上方进行映射设置。

目前,数据接入表格支持复制、粘贴、修改、删除数据。选中需要进行改动的数据后,可以点击右键进行操作,也可以使用ctrl+c等快捷键进行操作。当点击列序号或行序号是,会对该列或行全部选中,点击末尾的红色按钮可对该行或列进行删除操作,也可以点击右键对该行或列进行其他操作。

当点击红框内的放大按钮时,会出现放大输入窗口,方便用户进行操作。窗口内操作方式相同,修改数据完成后点击完成即可保存并进行后续字段映射。

当点击高级输入时,用户需在输入框中输入json格式的数据,数据格式如下。

[
    {
        "from": "116.405285,39.904989",
        "to": "126.642464,45.756967",
        "s": "1",
        "value": 2,
        "fromName": "北京市",
        "toName": "哈尔滨市"
    },
    {
        "from": "116.405285,39.904989",
        "to": "121.472644,31.231706",
        "s": "1",
        "value": 4,
        "fromName": "北京市",
        "toName": "上海市"
    },
    {
        "from": "116.405285,39.904989",
        "to": "114.298572,30.584355",
        "s": "1",
        "value": 3,
        "fromName": "北京市",
        "toName": "黄石市"
    },
    {
        "from": "116.405285,39.904989",
        "to": "113.280637,23.125178",
        "s": "1",
        "value": 10,
        "fromName": "北京市",
        "toName": "广州市"
    },
    {
        "from": "116.405285,39.904989",
        "to": "110.33119,20.031971",
        "s": "1",
        "value": 10,
        "fromName": "北京市",
        "toName": "三亚市"
    },
    {
        "from": "116.405285,39.904989",
        "to": "104.065735,30.659462",
        "s": "1",
        "value": 5,
        "fromName": "北京市",
        "toName": "成都市"
    },
    {
        "from": "116.405285,39.904989",
        "to": "102.712251,25.040609",
        "s": "1",
        "value": 9,
        "fromName": "北京市",
        "toName": "昆明市"
    },
    {
        "from": "116.405285,39.904989",
        "to": "91.132212,29.660361",
        "s": "1",
        "value": 8,
        "fromName": "北京市",
        "toName": "拉萨市"
    },
    {
        "from": "116.405285,39.904989",
        "to": "101.778916,36.623178",
        "s": "1",
        "value": 3,
        "fromName": "北京市",
        "toName": "西宁市"
    },
    {
        "from": "116.405285,39.904989",
        "to": "87.617733,43.792818",
        "s": "1",
        "value": 1,
        "fromName": "北京市",
        "toName": "乌鲁木齐市"
    },
    {
        "from": "116.405285,39.904989",
        "to": "121.509062,25.044332",
        "s": "1",
        "value": 6,
        "fromName": "北京市",
        "toName": "台湾"
    },
    {
        "from": "116.405285,39.904989",
        "to": "108.948024,34.263161",
        "s": "2",
        "value": 7,
        "fromName": "北京市",
        "toName": "西安市"
    }
]

涟漪层

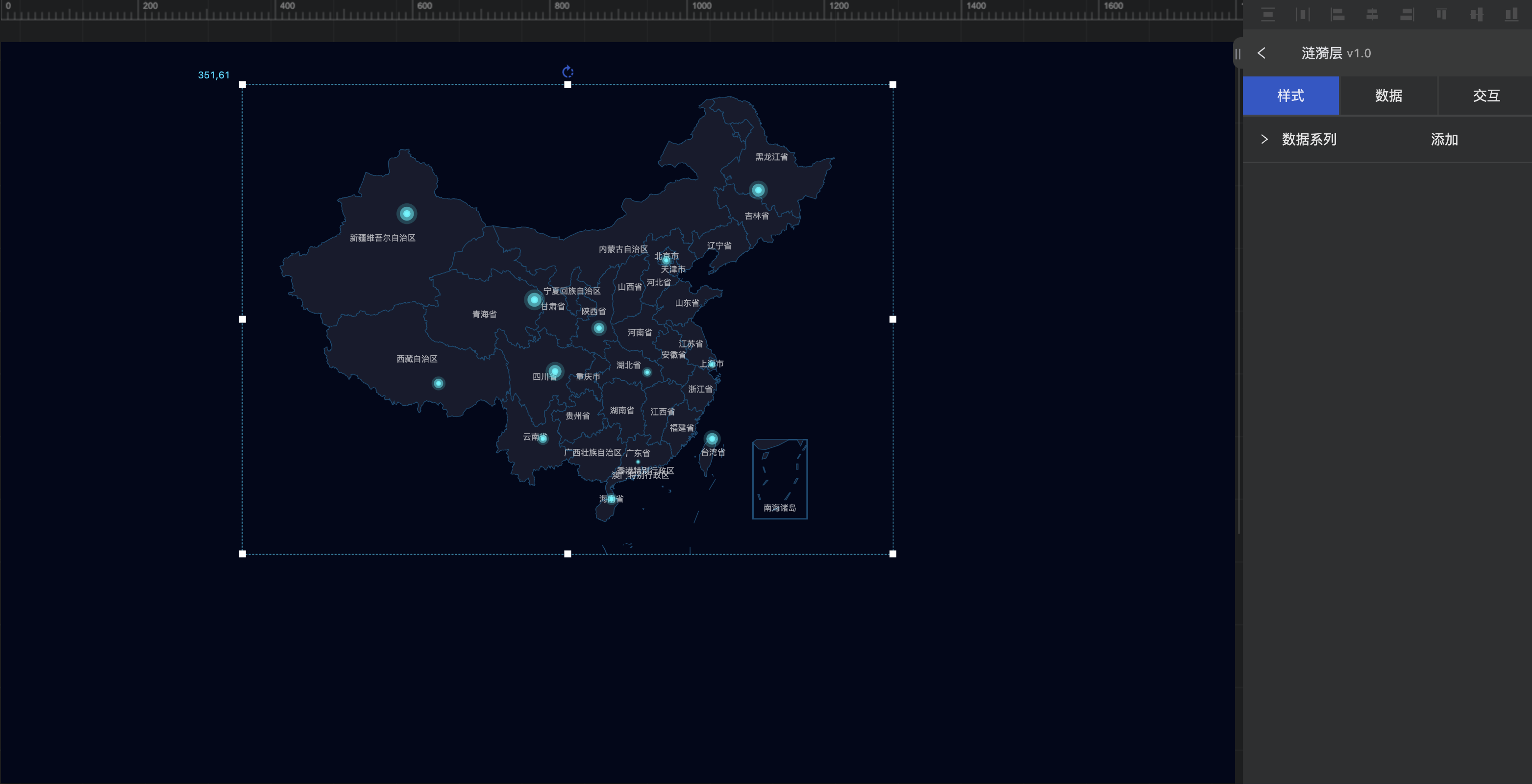

涟漪层是基础平面地图的子组件,支持独立的样式和数据配置,能够以动态涟漪的形式表现地理位置上点的数据特效。

适用场景:以大小不同的涟漪样式来体现某地区或区域数据的大小。例如,借助大小不同的涟漪展现不同城市的人口数量。

样式设置


涟漪层的样式设置包含涟漪设置、大小设置、文本标书和和数据映射4种。

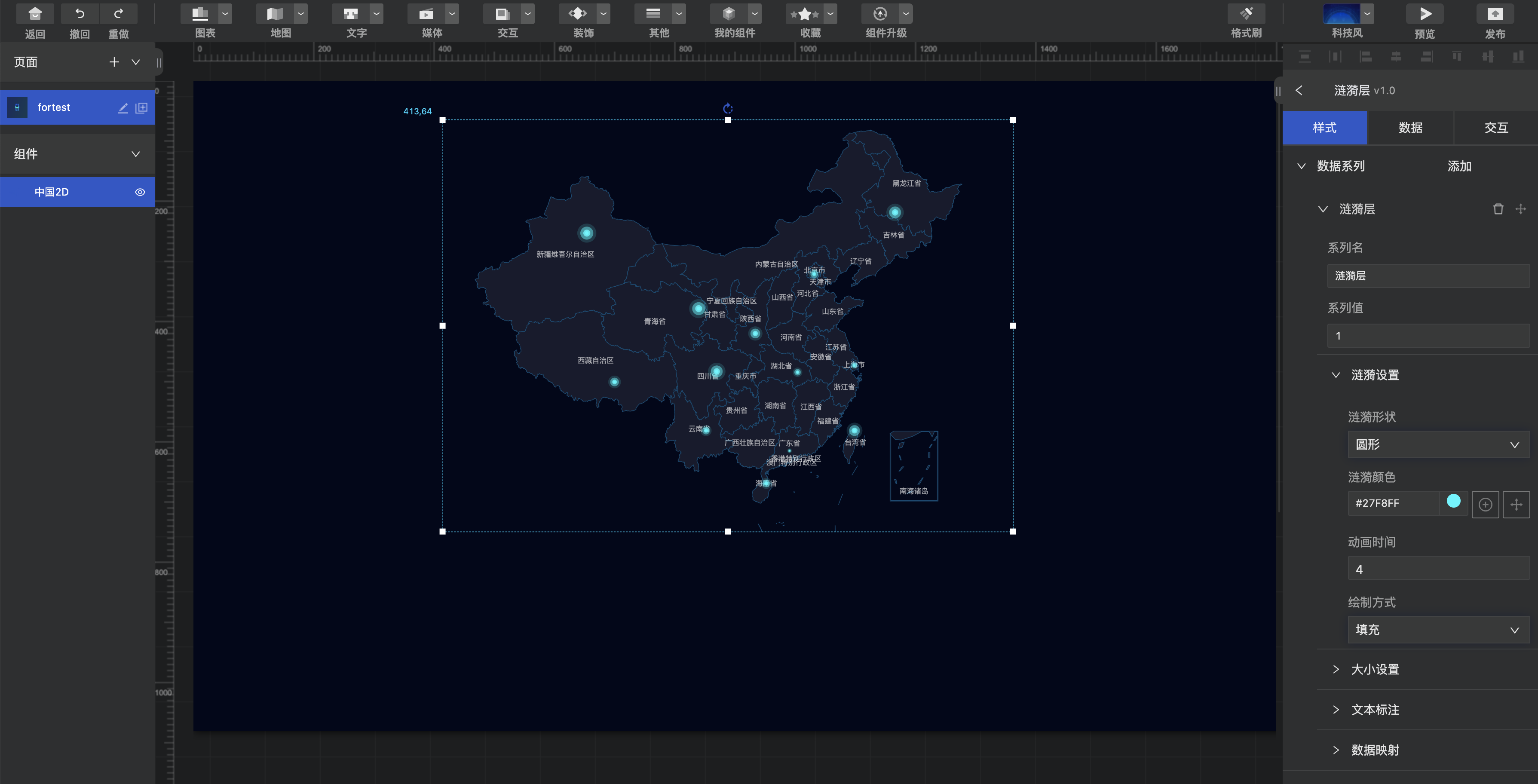

默认配置:可选择涟漪形状、涟漪颜色、动画时间和绘制方式;

大小设置:可以设置最小涟漪、最大涟漪的值,以及波纹大小;

文本标注:可以设置是否显示文本,选择文本的位置、标注规则、具体文本的字体字号颜色;

数据映射:设置最大值、最小值、最大值颜色、最小值颜色

需要注意的是:如果开启了数据映射,那么将以数据映射中配置的样式为准;

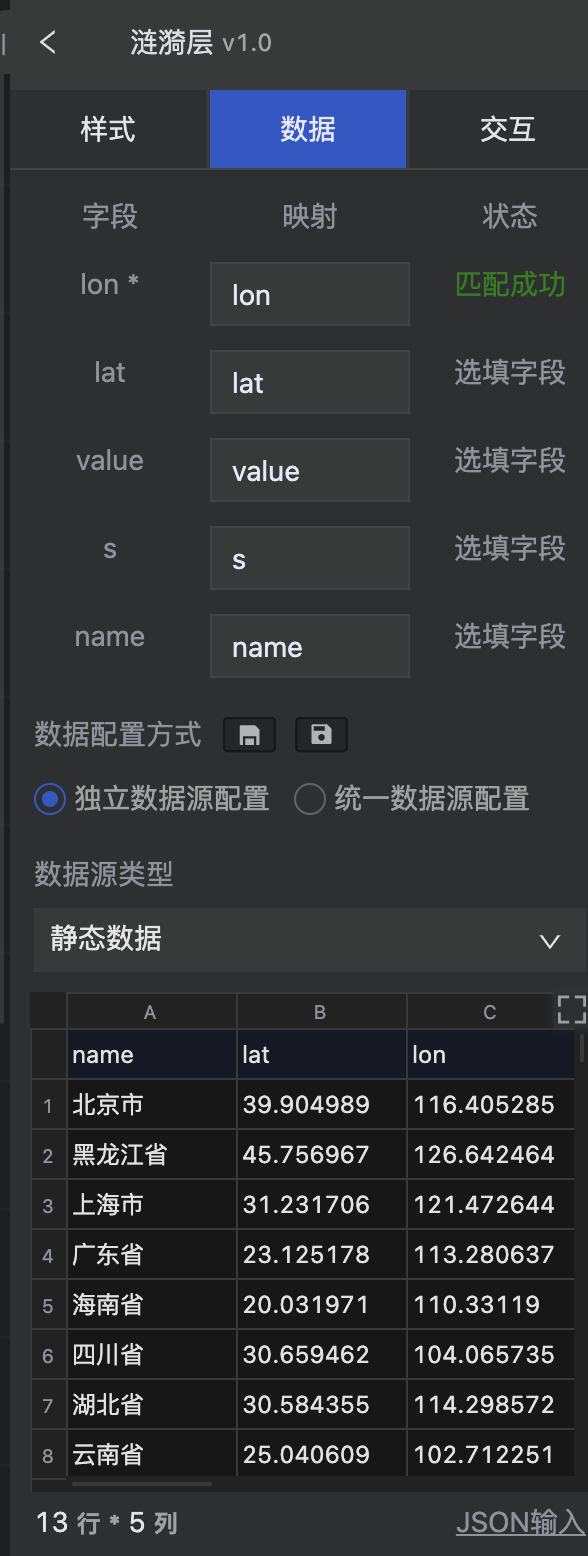

数据设置

数据字段


涟漪层的数据字段包括:lon,lat,value,s,name

lon:涟漪的起点经纬度信息,需要将数据与图表进行映射;

lat:涟漪的终点经纬度信息,需要将数据与图表进行映射;

value:涟漪代表的值,需要将数据与图表进行映射;

s:数据系列值,需要将数据与图表进行映射;

name:地点名称,需要将数据与图表进行映射

在下方表格中可输入或复制粘贴所需要的数据。其中,每一列数据对应一个数据字段,第一行为该列数据字段名,需要在上方进行映射设置。

目前,数据接入表格支持复制、粘贴、修改、删除数据。选中需要进行改动的数据后,可以点击右键进行操作,也可以使用ctrl+c等快捷键进行操作。当点击列序号或行序号是,会对该列或行全部选中,点击末尾的红色按钮可对该行或列进行删除操作,也可以点击右键对该行或列进行其他操作。

当点击红框内的放大按钮时,会出现放大输入窗口,方便用户进行操作。窗口内操作方式相同,修改数据完成后点击完成即可保存并进行后续字段映射。

当点击高级输入时,用户需在输入框中输入json格式的数据,数据格式如下。

[
    {
        "name": "北京市",
        "lat": 39.904989,
        "lon": 116.405285,
        "value": 5,
        "s": "1"
    },
    {
        "name": "黑龙江省",
        "lat": 45.756967,
        "lon": 126.642464,
        "value": 9,
        "s": "1"
    },
    {
        "name": "上海市",
        "lat": 31.231706,
        "lon": 121.472644,
        "value": 3,
        "s": "1"
    },
    {
        "name": "广东省",
        "lat": 23.125178,
        "lon": 113.280637,
        "value": 1,
        "s": "1"
    },
    {
        "name": "海南省",
        "lat": 20.031971,
        "lon": 110.33119,
        "value": 5,
        "s": "1"
    },
    {
        "name": "四川省",
        "lat": 30.659462,
        "lon": 104.065735,
        "value": 9,
        "s": "1"
    },
    {
        "name": "湖北省",
        "lat": 30.584355,
        "lon": 114.298572,
        "value": 4,
        "s": "1"
    },
    {
        "name": "云南省",
        "lat": 25.040609,
        "lon": 102.712251,
        "value": 5,
        "s": "1"
    },
    {
        "name": "西藏自治区",
        "lat": 29.660361,
        "lon": 91.132212,
        "value": 6,
        "s": "1"
    },
    {
        "name": "陕西省",
        "lat": 34.263161,
        "lon": 108.948024,
        "value": 7,
        "s": "1"
    },
    {
        "name": "青海省",
        "lat": 36.623178,
        "lon": 101.778916,
        "value": 10,
        "s": "1"
    },
    {
        "name": "新疆维吾尔自治区",
        "lat": 43.792818,
        "lon": 87.617733,
        "value": 10,
        "s": "1"
    },
    {
        "name": "台湾省",
        "lat": 25.044332,
        "lon": 121.509062,
        "value": 8,
        "s": "1"
    }
]
