机器监控

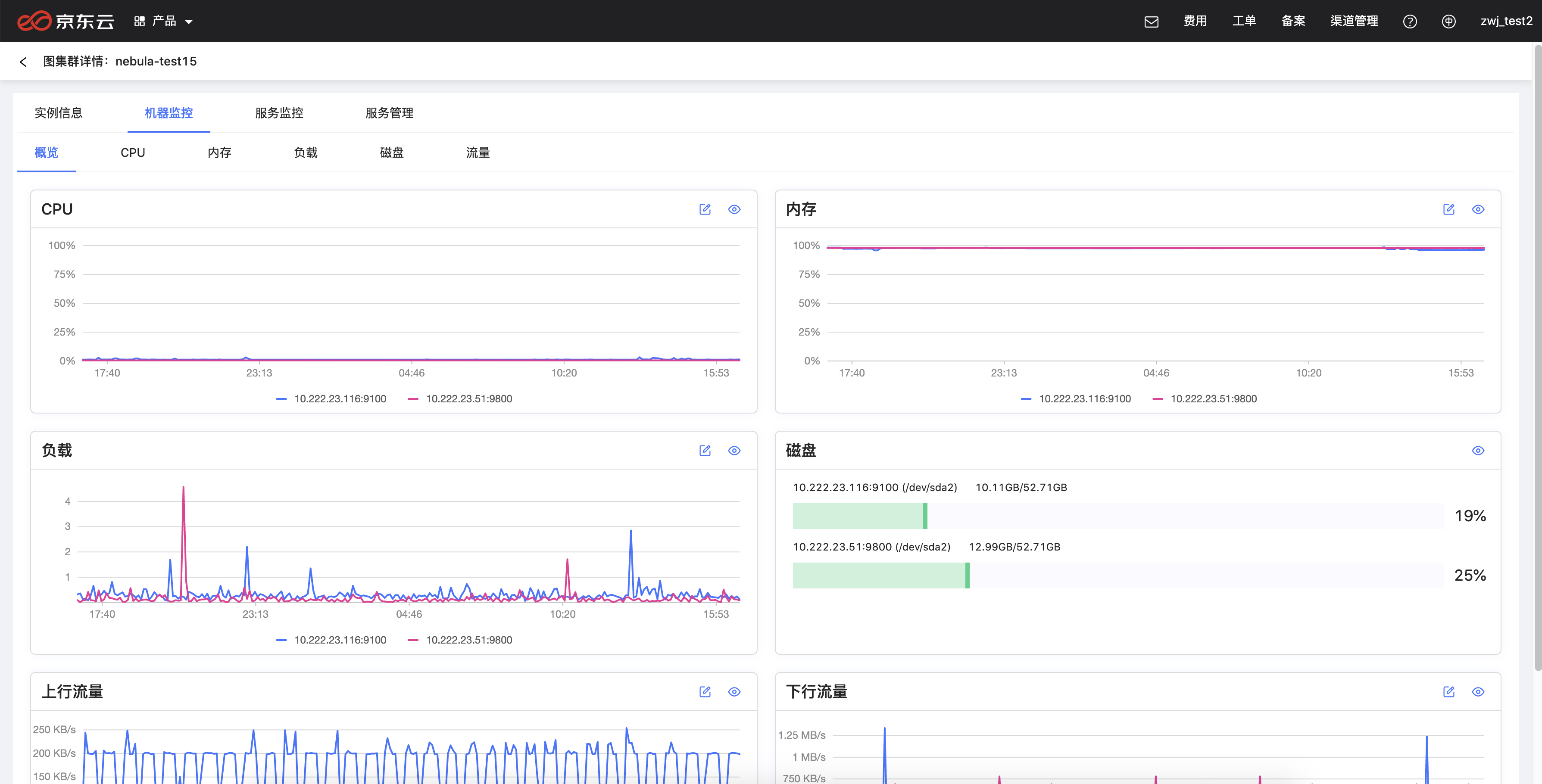

1、概览

以折线图或柱状图的形式，快速查看机器的整体运行情况，包括CPU、内存、负载、磁盘、流量的各时间段的使用情况。可帮助用户快速关注到机器使用的波动情况。针对每个图表，点击右上角 是否可视 按钮可进行显示/隐藏配置，可编辑配置图表的相关参数。

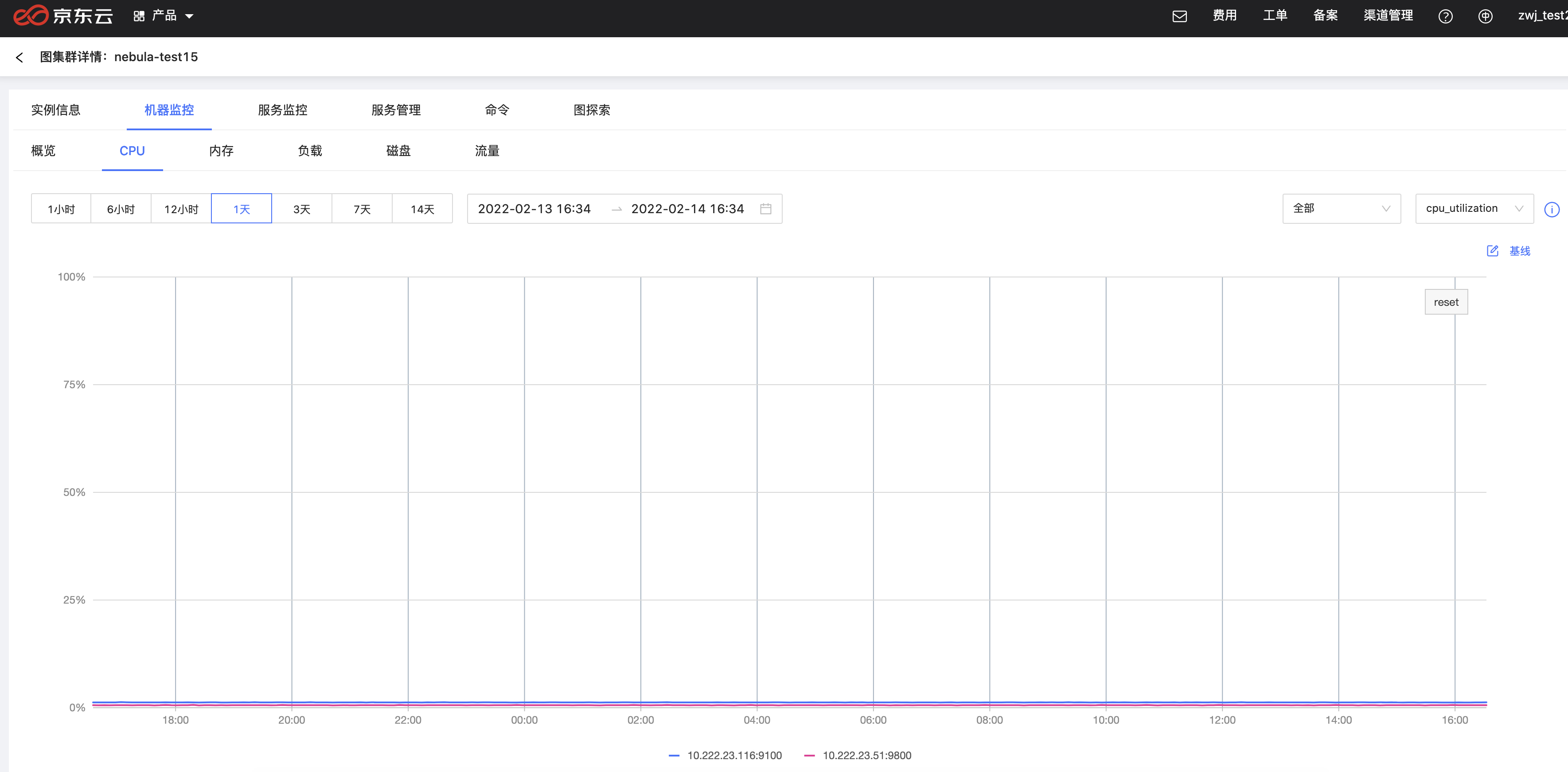

2、CPU

该页面可以折线图的方式实时查看该集群下，各时间段，全部服务器的CPU使用情况。

可自定义选择横轴的时间区间。

通过图表右上方下拉框，筛选查看的服务器及CPU详细参数。

参数	说明
cpu_utilization	CPU 已使用百分比
cpu_idle	CPU 空闲百分比
cpu_wait	等待 IO 操作的 CPU 百分比
cpu_user	用户空间（非 Nebula Graph 图空间）占用的 CPU 百分比
cpu_system	内核空间（非 Nebula Graph 内核空间）占用的 CPU 百分比

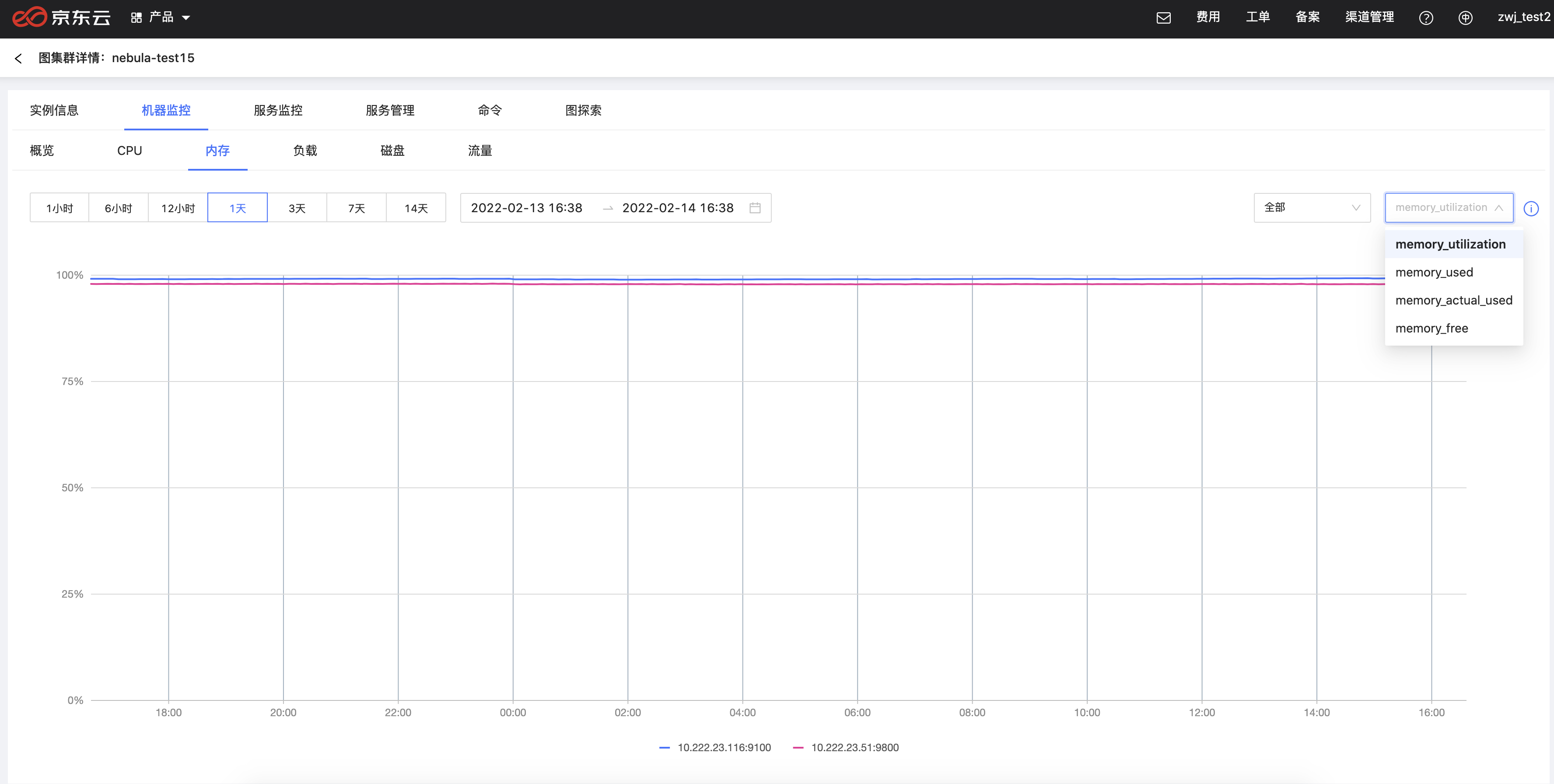

3、内存

该页面可以折线图的方式实时查看该集群下，各时间段，全部服务器的内存使用情况。

可自定义选择横轴的时间区间。

通过图表右上方下拉框，筛选查看的服务器及内存详细参数。

悬浮可查看该时间该内存参数的详情。

参数	说明
memory_utilization	内存已使用百分比
memory_used	已使用内存（包括缓存）
memory_actual_used	实际使用内存（不包括缓存）
memory_free	空闲内存

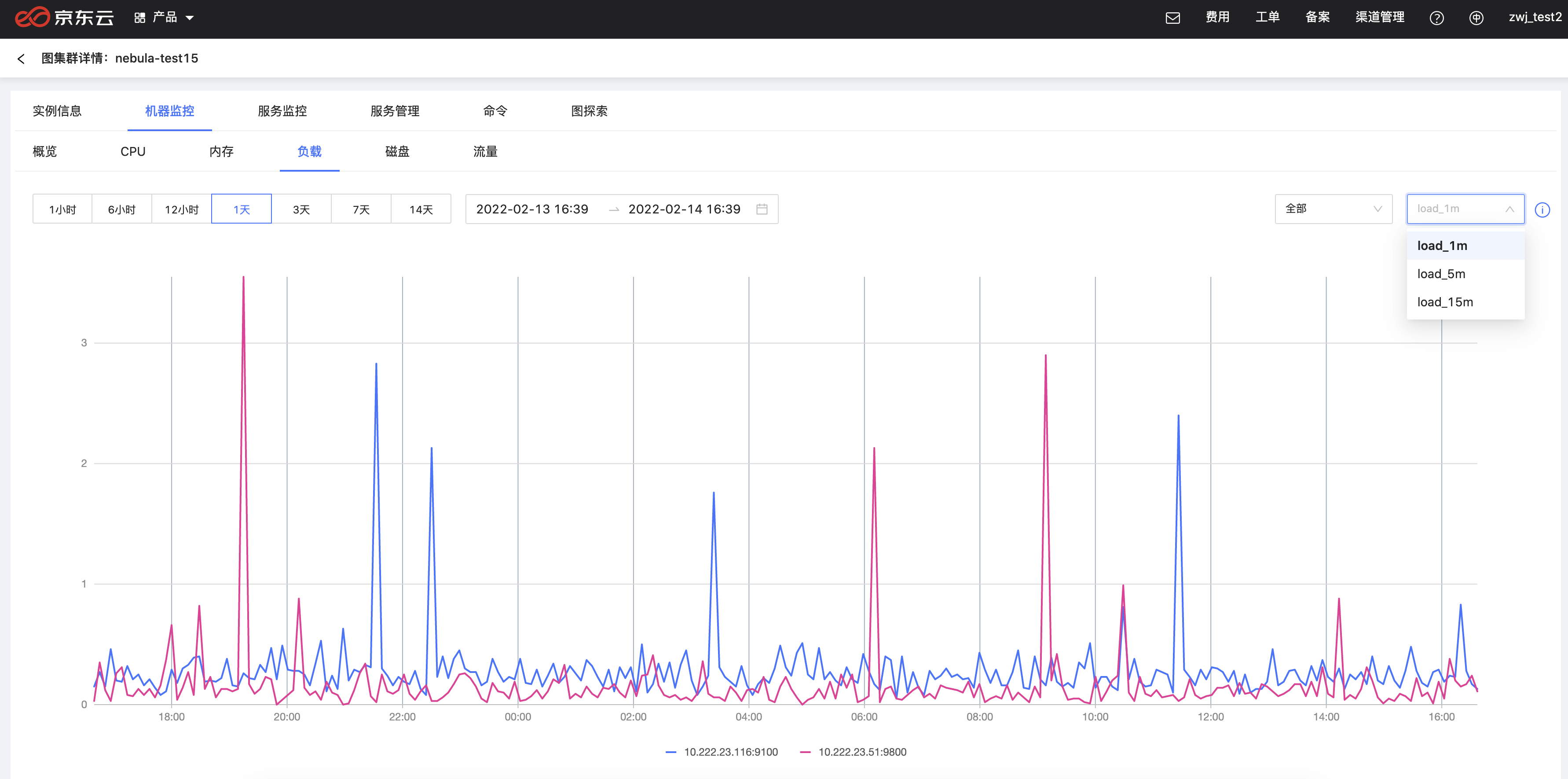

4、负载

该页面可以折线图的方式实时查看该集群下，各时间段，全部服务器的负载情况。

可自定义选择横轴的时间区间。

通过图表右上方下拉框，筛选查看的服务器及内存详细参数。

悬浮可查看该时间负载参数的详情。

参数	说明
load_1m	最近 1 分钟系统平均负载
load_5m	最近 5 分钟系统平均负载
load_15m	最近 15 分钟系统平均负载

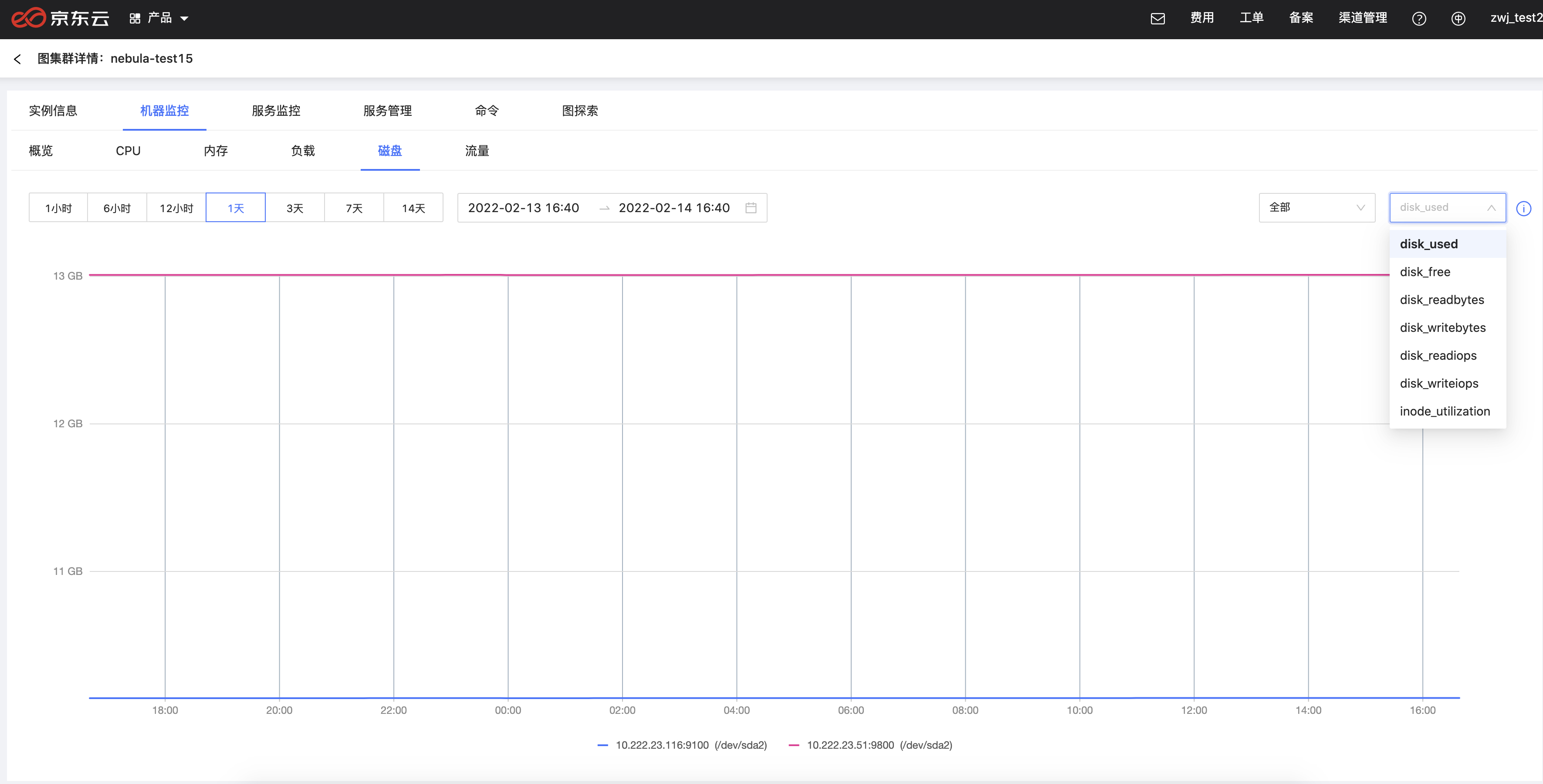

5、磁盘

该页面可以折线图的方式实时查看该集群下，各时间段，全部磁盘的使用情况。

可自定义选择横轴的时间区间。

通过图表右上方下拉框，筛选查看的服务器及内存详细参数。

悬浮可查看该时间磁盘参数的详情。

参数	说明
disk_used	磁盘已使用存储空间
disk_free	磁盘剩余存储空间
disk_readbytes	磁盘每秒读取的字节数
disk_writebytes	磁盘每秒写入的字节数
disk_readiops	磁盘每秒的读请求数量
disk_writeiops	磁盘每秒的写请求数量
inode_utilization	inode 已使用百分比

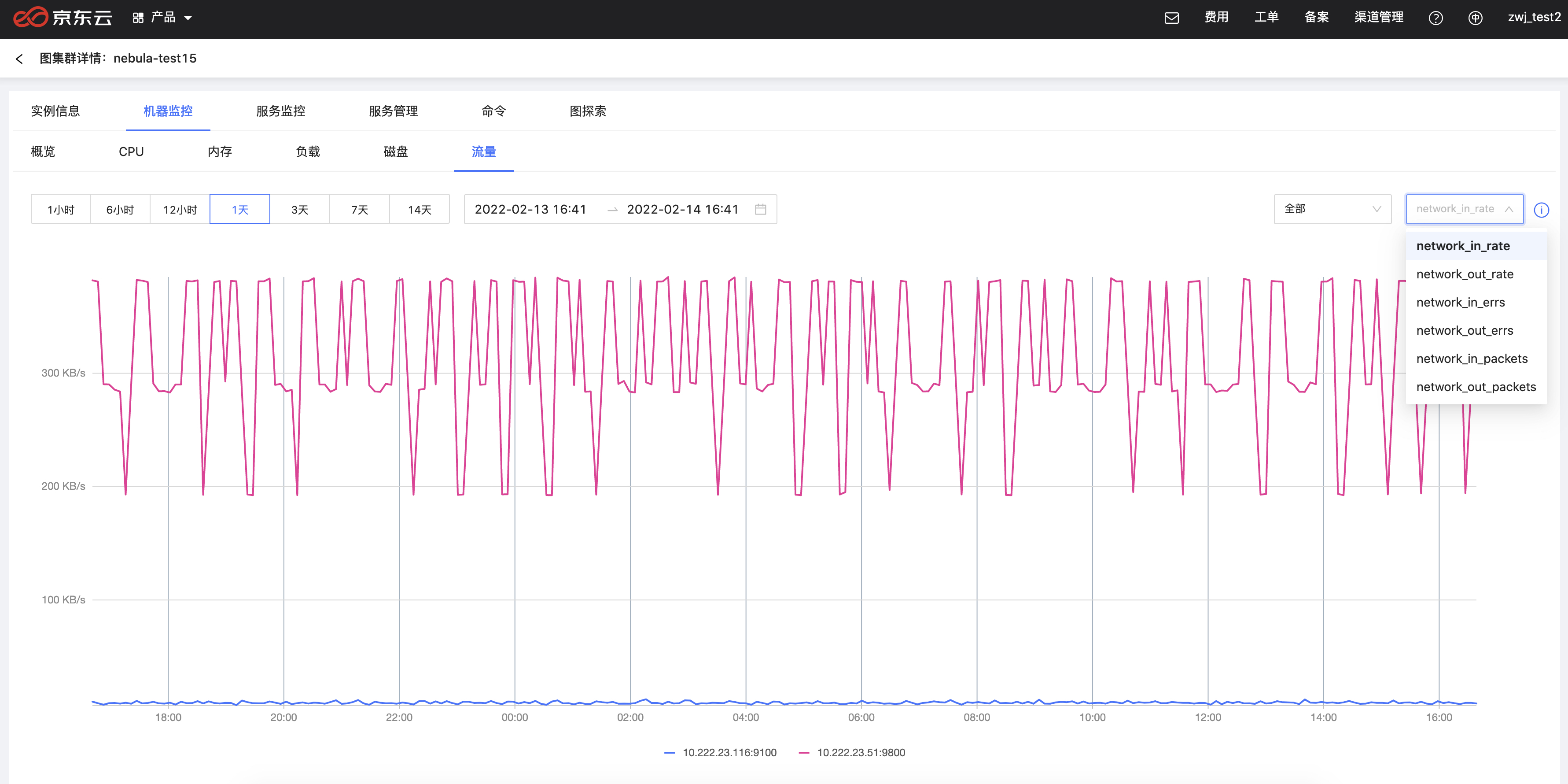

6、流量

该页面可以折线图的方式实时查看该集群下，各时间段，全部流量的情况。

可自定义选择横轴的时间区间。

通过图表右上方下拉框，筛选查看的服务器及内存详细参数。

悬浮可查看该时间的流量详情。

参数	说明
network_in_rate	网卡每秒接收的字节数
network_out_rate	网卡每秒发送的字节数
network_in_errs	网卡每秒接收错误的字节数
network_out_errs	网卡每秒发送错误的字节数
network_in_packets	网卡每秒接收的数据包数量
network_out_packets	网卡每秒发送的数据包数量
