Java单体服务迁移至京东云kubernetes案例

简介：

本文档基于开源的java单体服务(开源问卷系统、DWSurvey)为例，国内码云地址(https://gitee.com/wkeyuan/DWSurvey)，github地址(https://github.com/wkeyuan/DWSurvey)，演示java 单体服务从源码如何进行源代码编译、容器镜像构建、在京东云创建RDS、并自编写yam文件将服务运行在京东云托管的kubernetes环境。

本文档所涉及使用的软件环境如下：

RDS： 京东云托管数据库，京东云官方文档：https://docs.jdcloud.com/cn/rds/product-overview
Kubernetes：京东云kubernetes集群环境、完全兼容社区版本，京东云官方文档：https://docs.jdcloud.com/cn/jcs-for-kubernetes/product-overview

Dockerfile及yaml文件：

本文档使用DWSurvey源代码、Dockerfile及yaml文件已经全部上传至github，地址如下：
https://github.com/zhangshijle/dwsurvey-to-jdcloud-kubernetes.git

实现步骤：

一：RDS：
	1、在京东云创建RDS，如果需要其它中间件也可以按照京东云官方文档创建。
	2、在RDS创建数据库账户并进行账户授权
二：java源代码编译：
	1、准备Java编译环境
	2、Clone Java源代码
	3、修改源代码中的RDS连接信息、账户及密码
	4、RDS数据初始化
	5、编译Java源代码并进行制品测试
三：容器镜像构建：
	1、编写Dockerfile构建容器镜像并测试
四：在kubernetes部署web服务并验证
	1、编写yam文件，在kubernetes运行web服务并进程状态验证
	2、编写yaml文件，在kubernetes集群创建service并进行访问测试

一：创建RDS：

在京东云控制台创建RDS、创建普通数据库账户并进行账户授权，Java服务将使用此普通账户连接RDS。

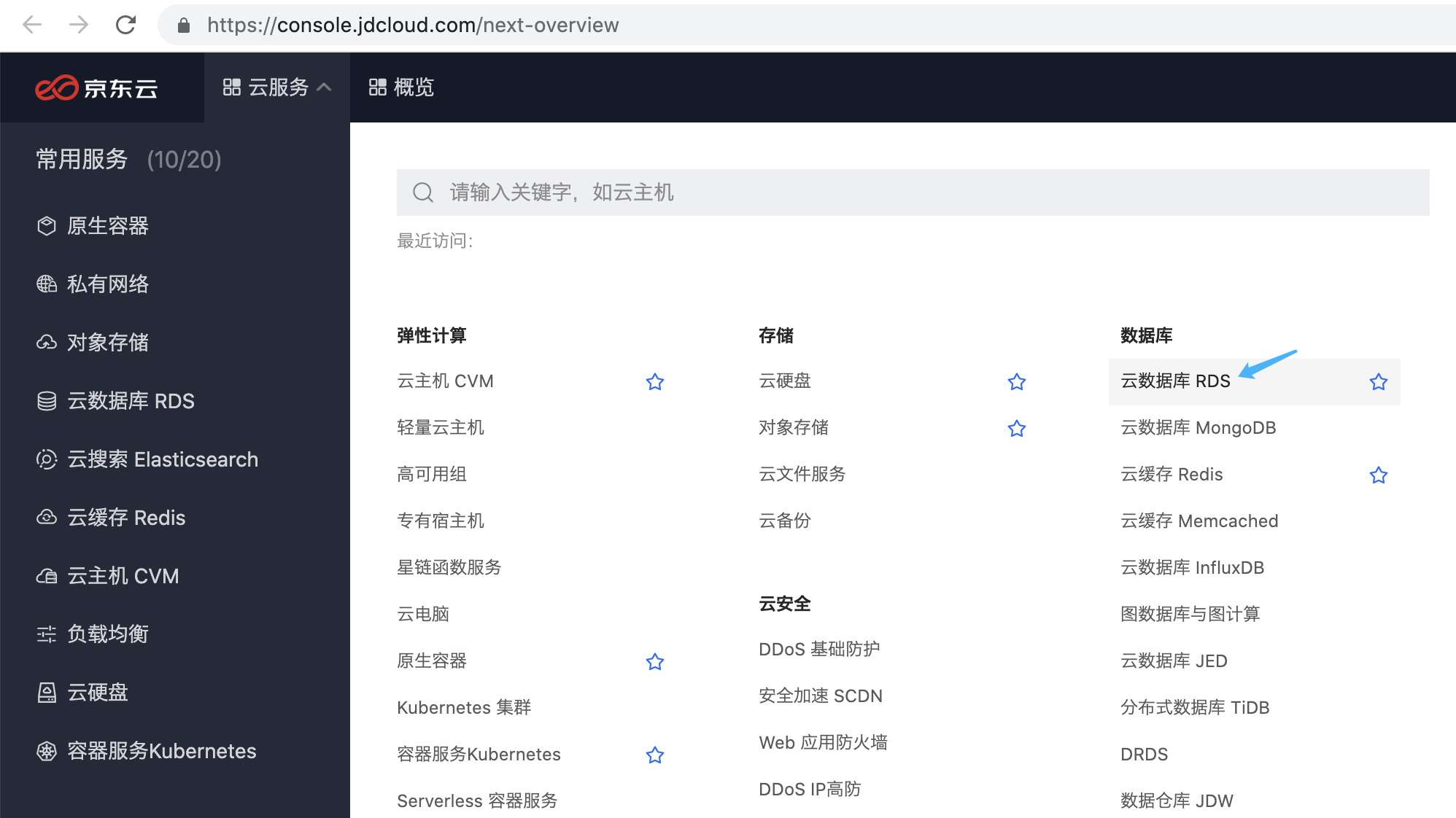

1.1：在控制台点击RDS：

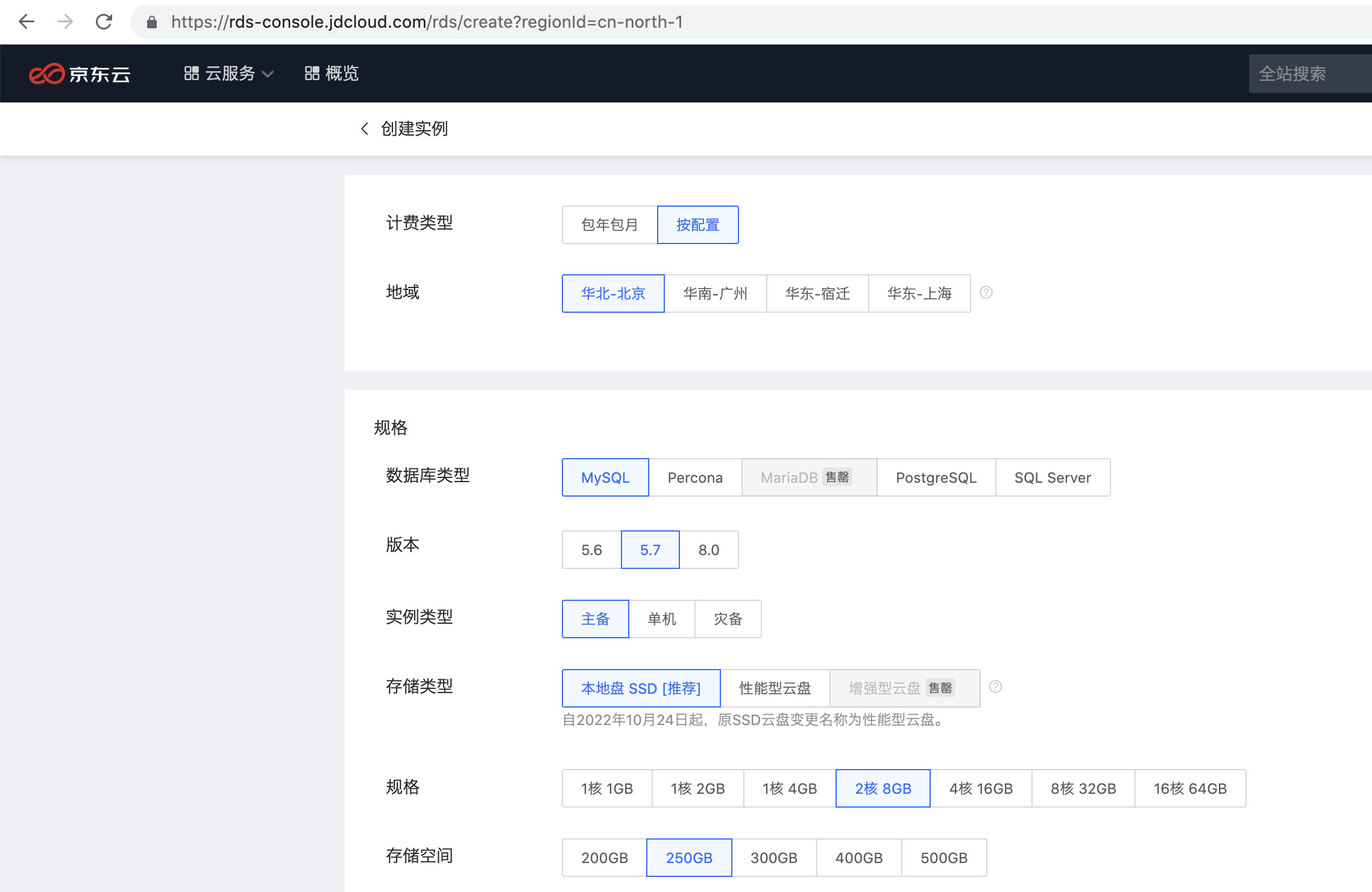

1.2：选择配置：

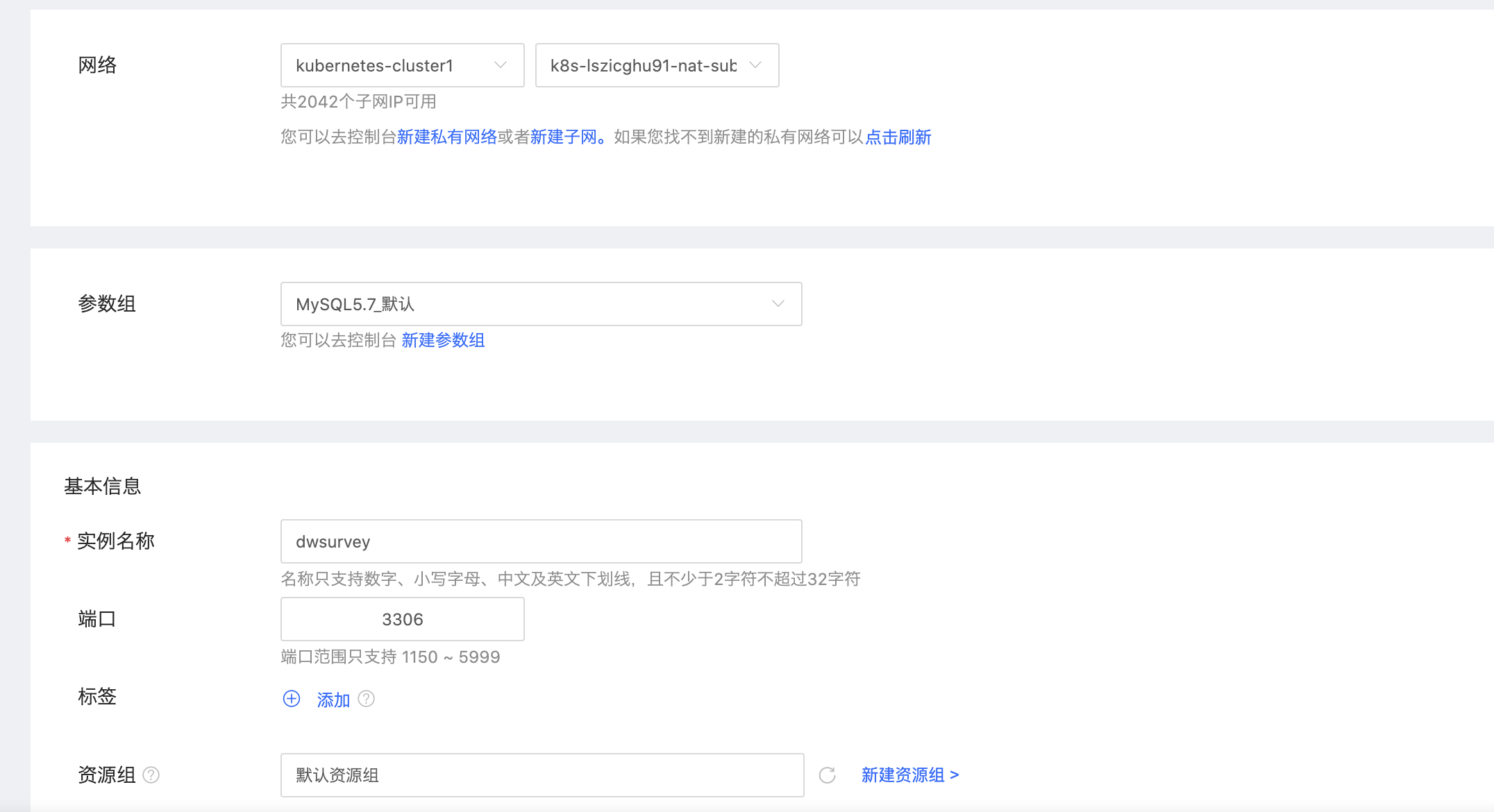

1.3：选RDS网络及参数：

RDS所在的网络尽量与后期部署的web 服务在同一个VPC，如果不在同一个VPC则需要打通跨VPC的通信。

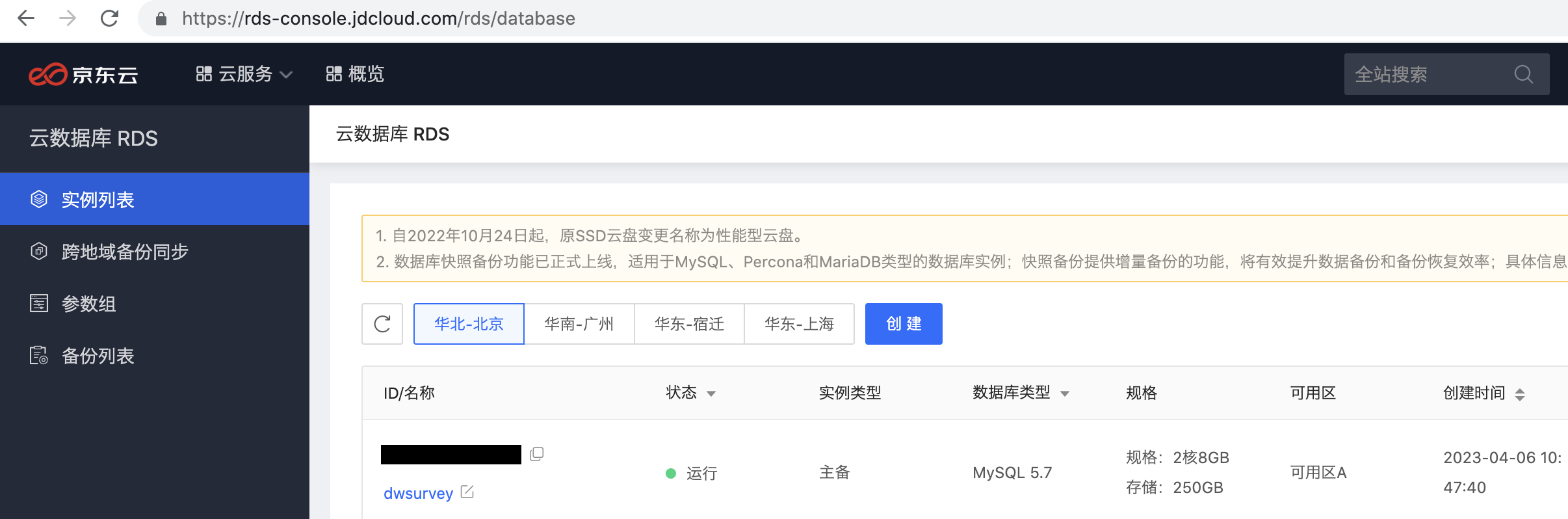

1.4：确认RDS处于运行状态：

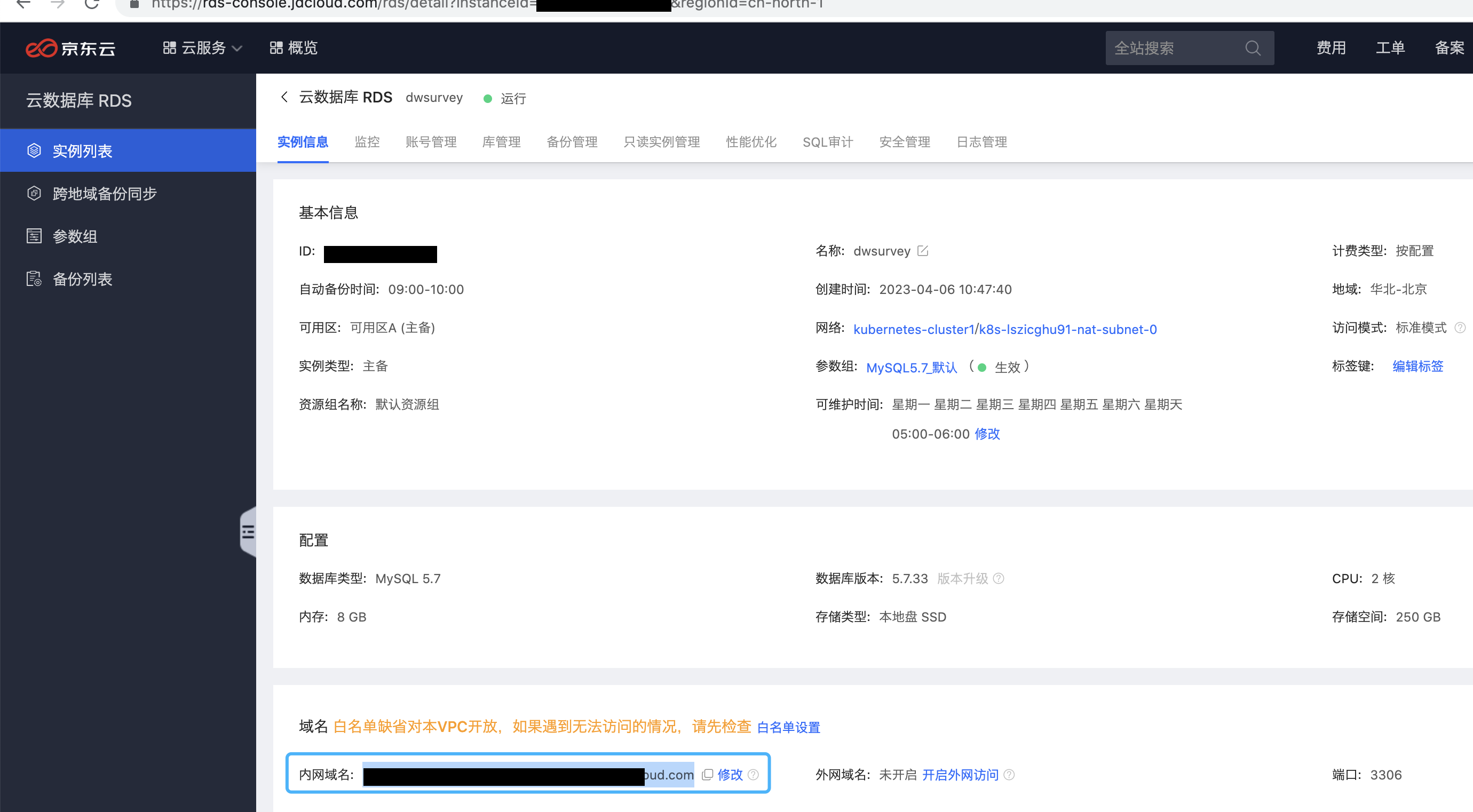

1.5：获取RDS内网或外网域名：

此域名为RDS的内网或外网户名，内网域名将被解析为RDS的内网IP，外网域名将被解析为RDS的外网IP，外网域名默认未开启、需要单独开启，如果只在京东云内部访问RDS、推荐使用内网域名，相对更加安全。

1.6：创建数据并授权：

创建一个数据库和一个数据库账户，用于Java应用程序连接RDS使用。

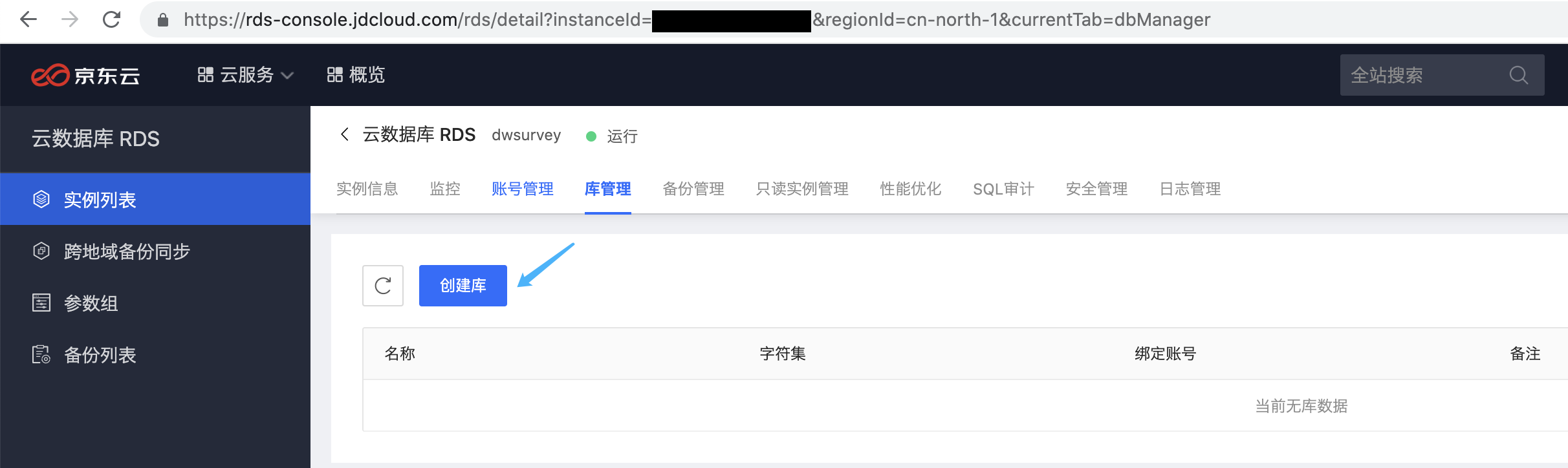

1.6.1：创建数据库：

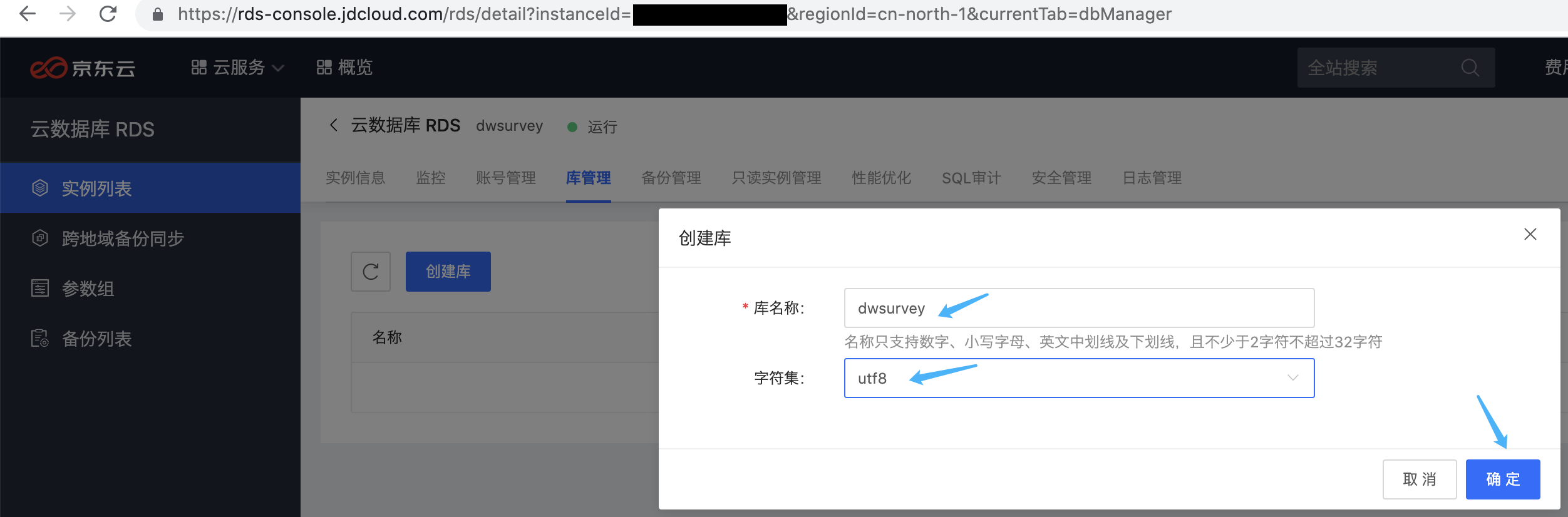

1.6.2：指定库名和字符集：

按照实际需求，指定库名和字符集。

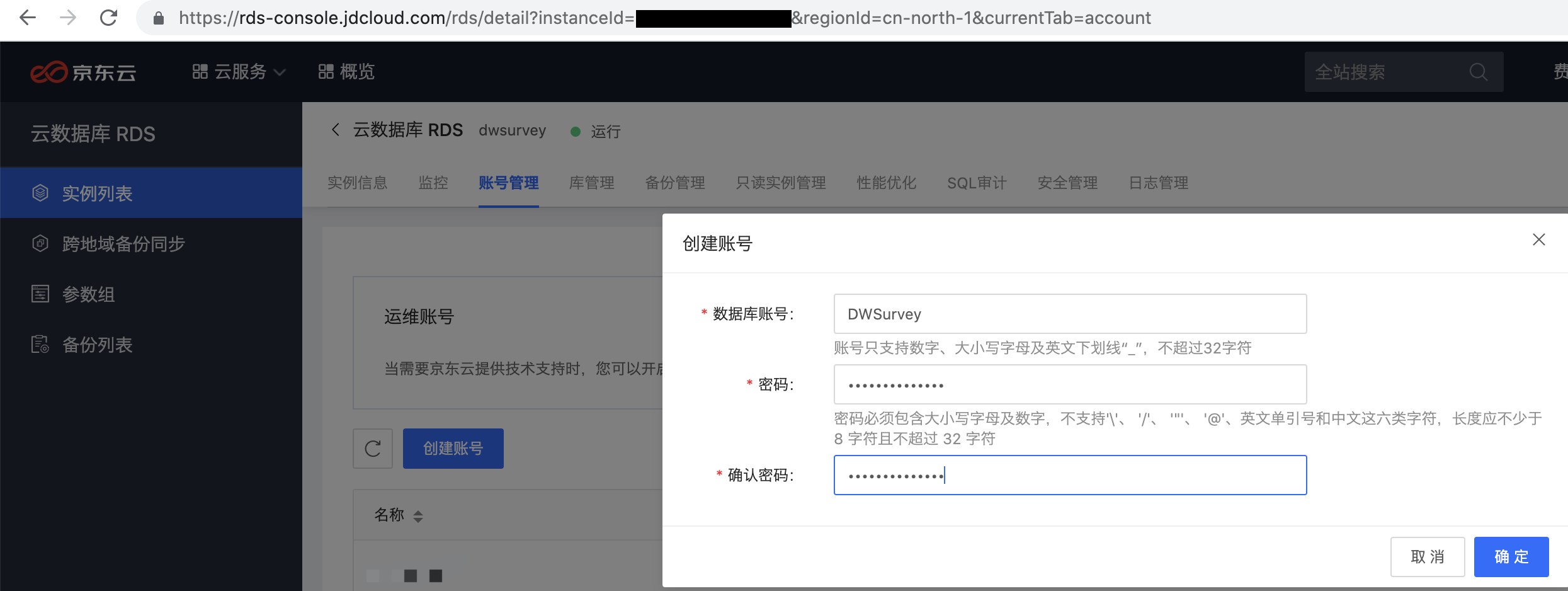

1.6.3：创建RDS账户：

按照实际需求，创建RDS账户并指定密码。

user：DWSurvey
password：DWSurvey123456

1.6.4：修改账户权限：

按照实际需求，为账户授予RDS的访问权限

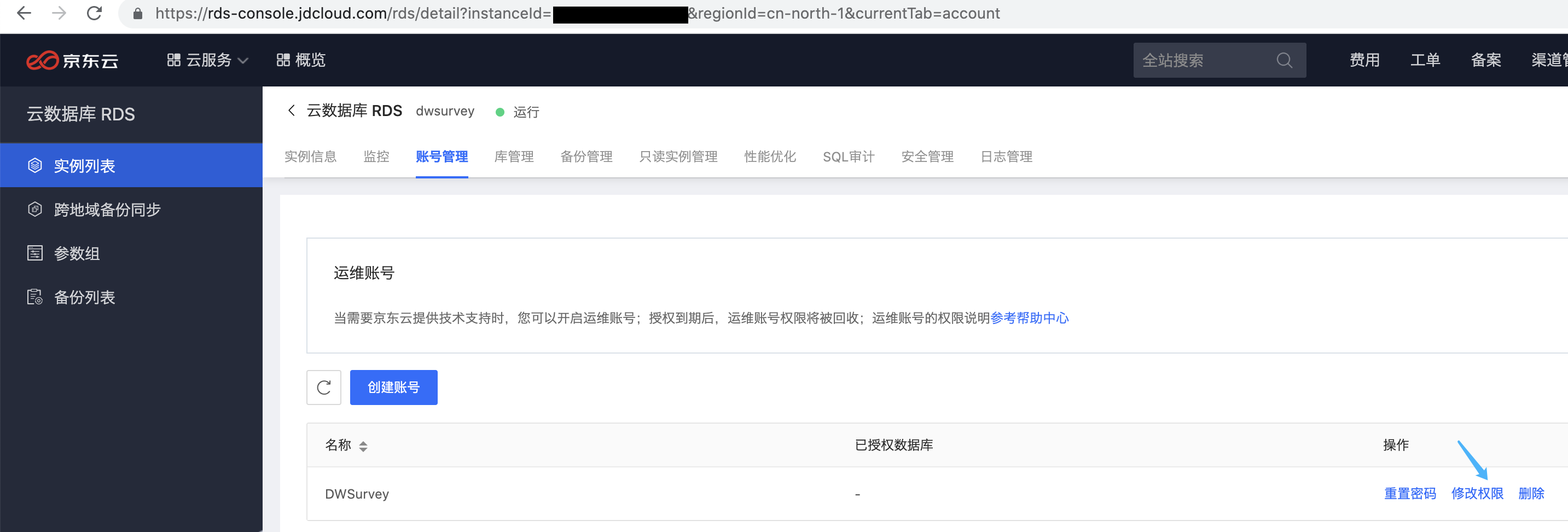

1.6.4.1：修改账户权限：

点击指定账户的修改权限菜单。

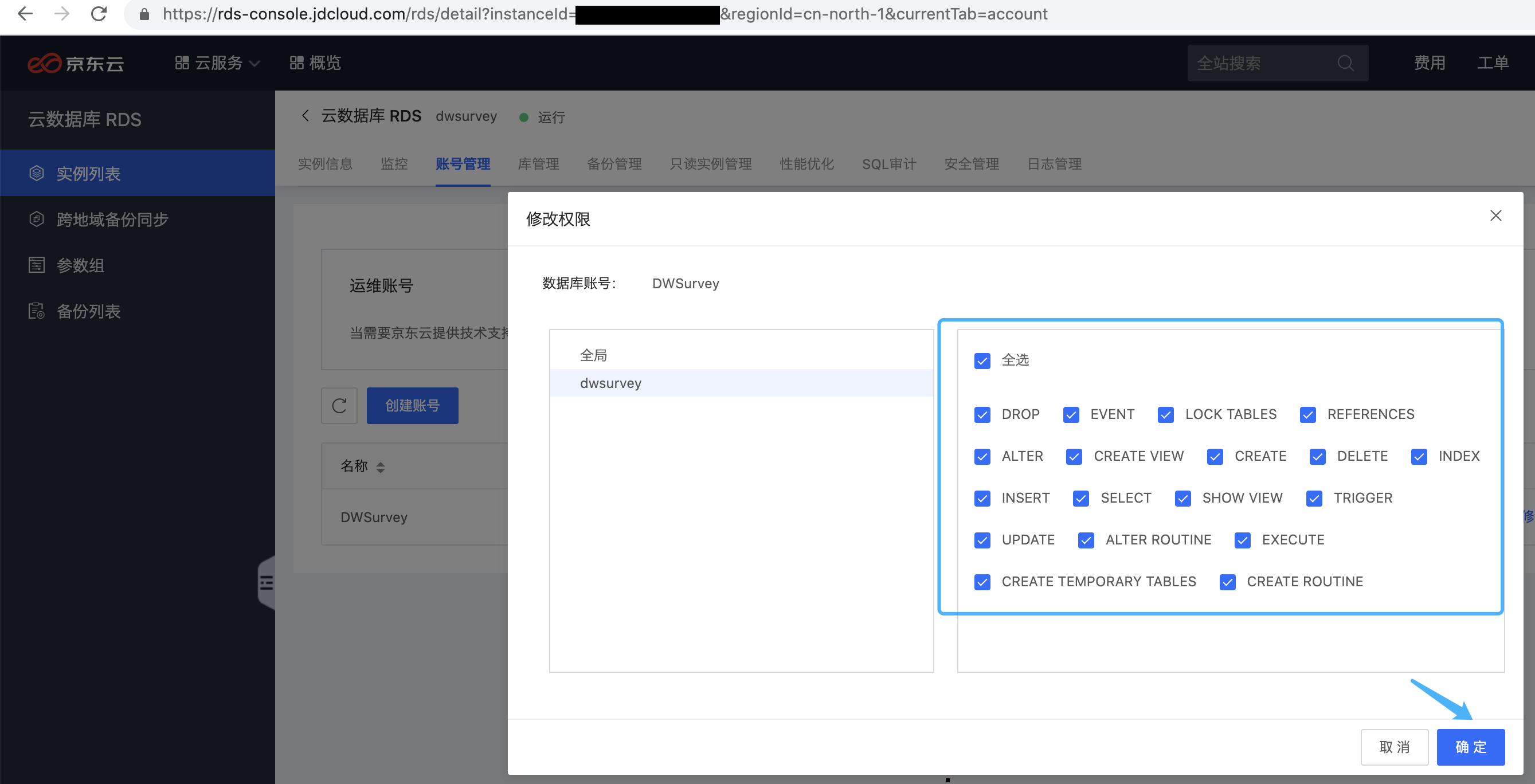

1.6.4.2：选择权限：

为账户选择合适的权限，并点击确定。

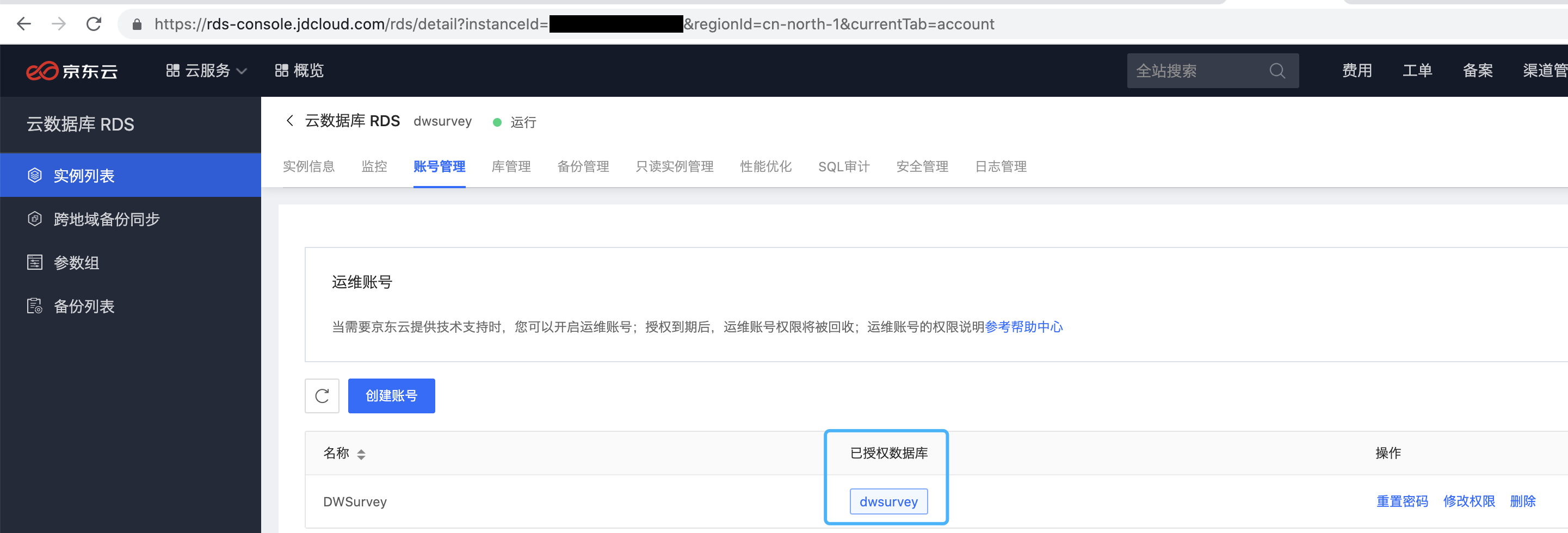

1.6.5：验证授权：

验证账户权限和数据库是否对应。

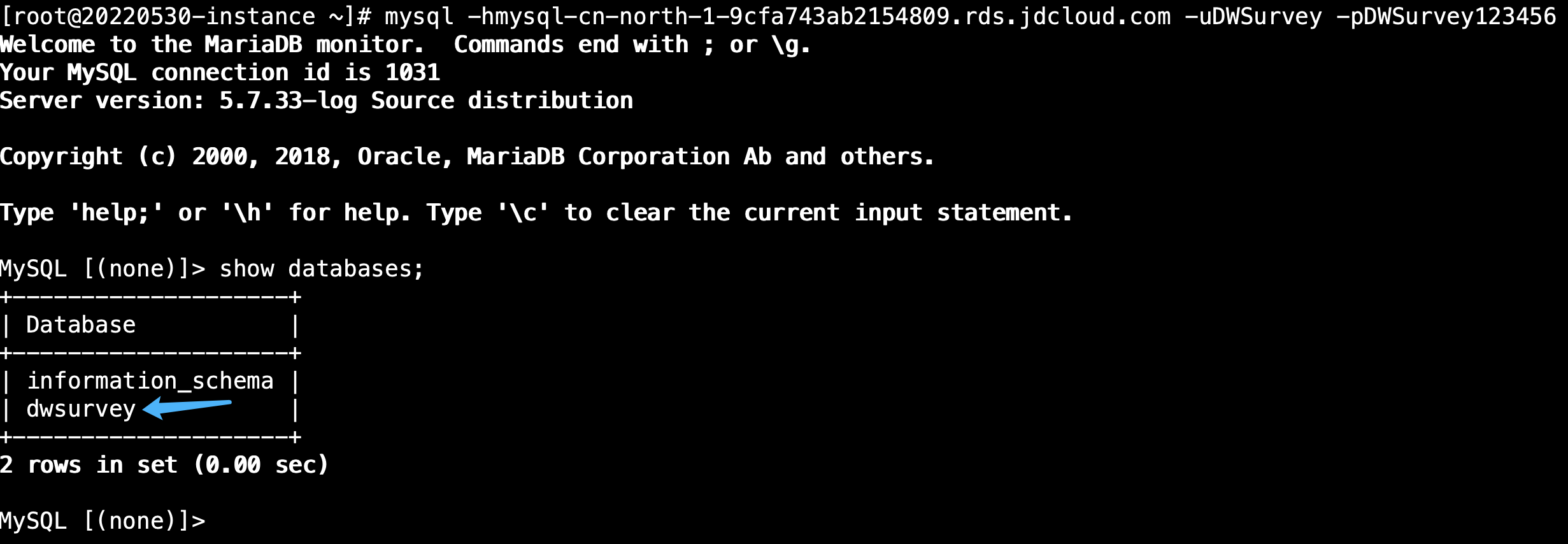

1.7：测试账户连接:

确认可以使用RDS普通账户远程连接到RDS。

[root@20220530-instance ~]# yum install -y mariadb

连接信息为之前步骤获取到的RDS连接地址、创建的RDS账户及指定的密码：
地址: mysql-cn-north-1-9cfa743ab2154809.rds.jdcloud.com
库名：dwsurvey
账户：DWSurvey
密码：DWSurvey123456

[root@20220530-instance ~]# mysql -hmysql-cn-north-1-9cfa743ab2154809.rds.jdcloud.com -uDWSurvey -pDWSurvey123456

二：Java源代码编译：

基于maven等于Java源代码进行编译，构建为jar包，后续再将jar包构建为容器镜像。

2.1：JDK环境准备：

[root@20220530-instance ~]# yum install java-1.8.0-openjdk
[root@20220530-instance ~]# java  -version
openjdk version "1.8.0_362"
OpenJDK Runtime Environment (build 1.8.0_362-b08)
OpenJDK 64-Bit Server VM (build 25.362-b08, mixed mode

2.2：maven环境准备：

[root@20220530-instance apps]# tar xvf apache-maven-3.6.3-bin.tar.gz

[root@20220530-instance apps]# ln -sv /apps/apache-maven-3.6.3 /apps/maven
‘/apps/maven’ -> ‘/apps/apache-maven-3.6.3’

[root@20220530-instance apps]# vim /etc/profile
	export PATH=/apps/maven/bin/:$PATH

[root@20220530-instance apps]# source  /etc/profile
[root@20220530-instance apps]# mvn --version
Apache Maven 3.6.3 (cecedd343002696d0abb50b32b541b8a6ba2883f)
Maven home: /apps/maven
Java version: 1.8.0_362, vendor: Red Hat, Inc., runtime: /usr/lib/jvm/java-1.8.0-openjdk-1.8.0.362.b08-1.el7_9.x86_64/jre
Default locale: en_US, platform encoding: UTF-8
OS name: "linux", version: "3.10.0-1160.el7.x86_64", arch: "amd64", family: "unix"

2.3：修改源代码RDS连接地址：

~# git clone https://gitee.com/wkeyuan/DWSurvey.git
~# cd DWSurvey/

#修改RDS连接信息：
[root@20220530-instance DWSurvey]# vim src/main/resources/application-test.yml
  web:
    # 后端文件存储目录，默认即在安装包同级目录下
    file-path: dwfile/dwsurvey/
    # 使用哪种部署模式，后期可能会去掉，可以先保持默认
    static-type: static
    # 站点访问地址，如果配置有域名则为域名地址
    site-url: http://www.myserver.com:8081
    # 资源访问地址，便于存储模式的切换，目前可以保持与site-url一样
    resource-url: http://www.myserver.com:8080
    # 站点信息配置，会出现在底部footer区

  # 数据库配置
  datasource:
    #type: com.alibaba.druid.pool.DruidDataSource
    # 连接URL
    url: jdbc:mysql://mysql-cn-north-1-9cfa743ab2154809.rds.jdcloud.com:3306/dwsurvey?useUnicode=true&characterEncoding=utf8
    # 连接账号
    username: DWSurvey
    # 连接密码
    password: PASSWORD

[root@20220530-instance DWSurvey]# vim src/main/resources/application-prod.yml
  web:
    file-path: diaowen/file/
    static-type: static
    site-url: http://www.myserver.com:8080
    resource-url: http://www.myserver.com:8080
    #    site-url: http://ent82.surveyform.cn
    info:
      site-name: 调问网
      site-url: http://www.myserver.com:
      site-icp: 京ICP备13050030号-3
      site-mail: service@diaowen.net
      site-phone: 18888888888

  datasource:
    #type: com.alibaba.druid.pool.DruidDataSource
    url: jdbc:mysql://mysql-cn-north-1-9cfa743ab2154809.rds.jdcloud.com:3306/dwsurvey?useUnicode=true&characterEncoding=utf8
    username: DWSurvey
    password: PASSWORD
    type: com.alibaba.druid.pool.DruidDataSource

2.4：执行源代码编译:

基于maven对Java源代码进行编译

[root@20220530-instance apps]# cd /root/DWSurvey/
[root@20220530-instance DWSurvey]# mvn clean install package -Dmaven.test.skip=true

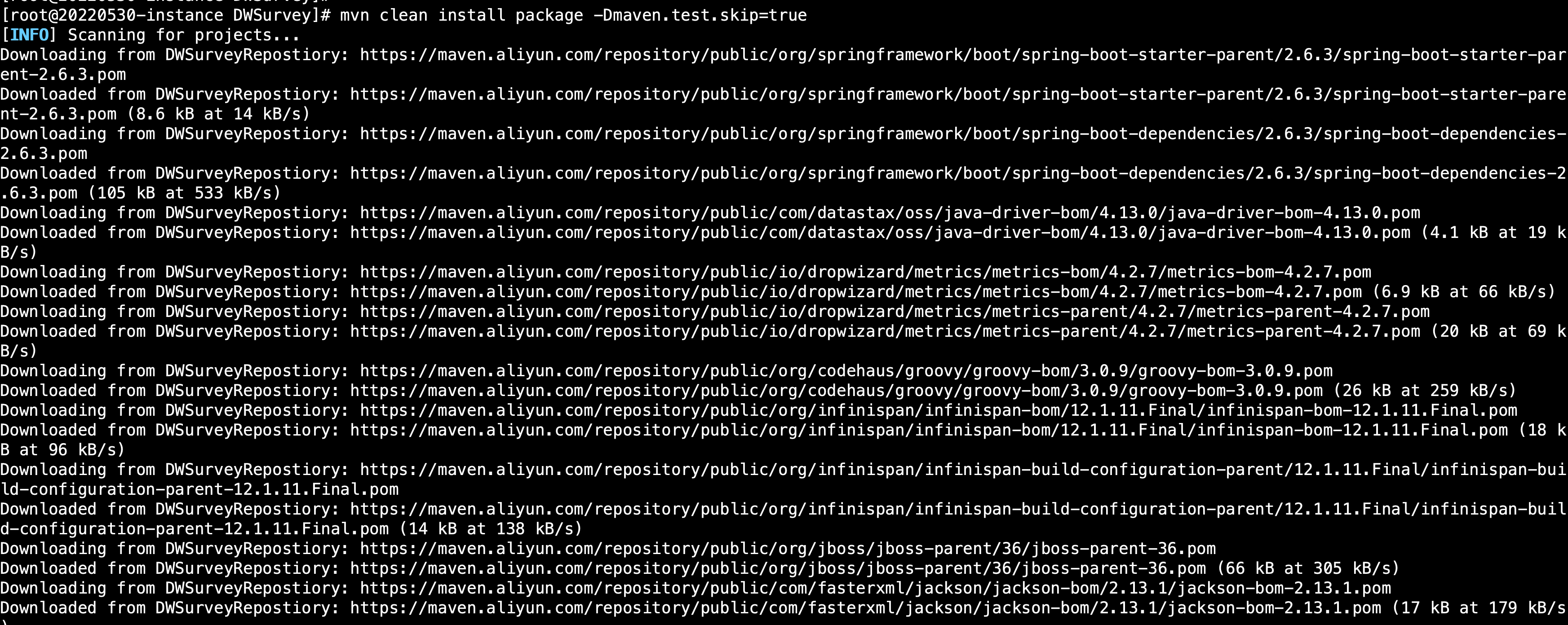

2.4.1：编译过程中：

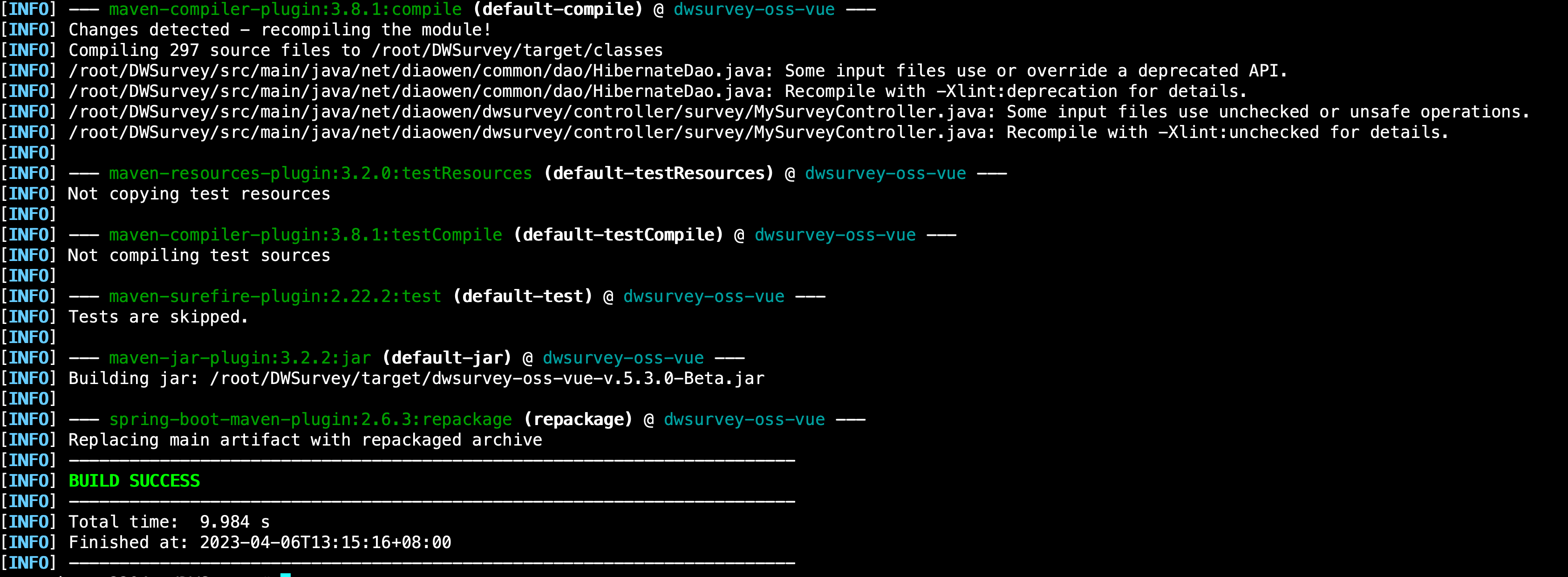

2.4.2：编译完成：

2.5：验证编译完成的制品：

编译完成的jar包通常保存到源代码目录下的target目录中，此jar包将用于运行web服务及构建容器镜像：

[root@20220530-instance DWSurvey]# ll target/
total 165912
drwxr-xr-x 6 root root      4096 Apr  6 13:15 classes
-rw-r--r-- 1 root root 153230407 Apr  6 13:15 dwsurvey-oss-vue-v.5.3.0-Beta.jar #编译完成的制品
-rw-r--r-- 1 root root  16642040 Apr  6 13:15 dwsurvey-oss-vue-v.5.3.0-Beta.jar.original
drwxr-xr-x 3 root root      4096 Apr  6 13:15 generated-sources
drwxr-xr-x 2 root root      4096 Apr  6 13:15 maven-archiver
drwxr-xr-x 3 root root      4096 Apr  6 13:15 maven-status

2.6：RDS初始化：

导入提前准备好的sql文件，对RDS进行初始化。

[root@20220530-instance DWSurvey]# mysql -uDWSurvey -pDWSurvey123456 -hmysql-cn-north-1-9cfa743ab2154809.rds.jdcloud.com  dwsurvey < ./target/classes/conf/sql/dwsurvey.sql

#验证数据库数据：
[root@20220530-instance DWSurvey]# mysql -hmysql-cn-north-1-9cfa743ab2154809.rds.jdcloud.com -uDWSurvey -pDWSurvey123456
Welcome to the MariaDB monitor.  Commands end with ; or \g.
Your MySQL connection id is 3347
Server version: 5.7.33-log Source distribution

Copyright (c) 2000, 2018, Oracle, MariaDB Corporation Ab and others.

Type 'help;' or '\h' for help. Type '\c' to clear the current input statement.

MySQL [(none)]> use dwsurvey;
Reading table information for completion of table and column names
You can turn off this feature to get a quicker startup with -A

Database changed
MySQL [dwsurvey]> show tables;
+----------------------+
| Tables_in_dwsurvey   |
+----------------------+
| t_an_answer          |
| t_an_checkbox        |
| t_an_chen_checkbox   |
| t_an_chen_fbk        |
| t_an_chen_radio      |
| t_an_chen_score      |
| t_an_comp_chen_radio |
| t_an_dfillblank      |
| t_an_enumqu          |
| t_an_fillblank       |
........................

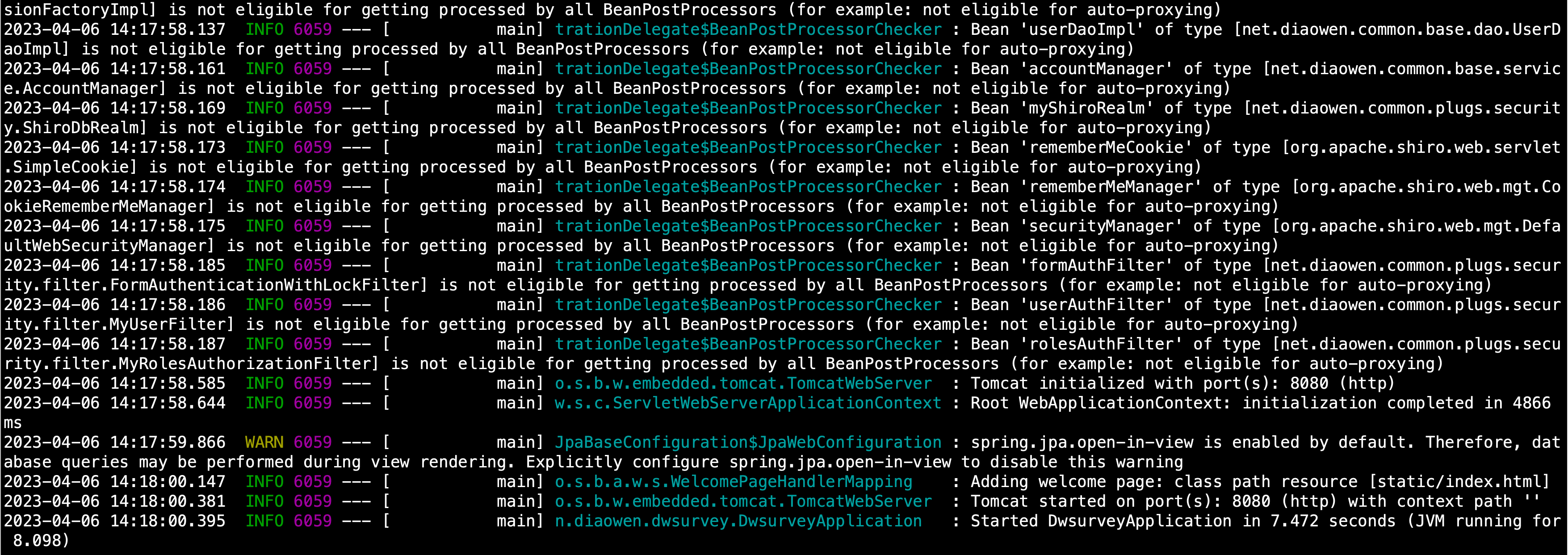

2.6：基于java命令启动：

在可以连接RDS的测试环境启动jar包，验证服务是否可以正常运行：

[root@20220530-instance DWSurvey]# java  -jar target/dwsurvey-oss-vue-v.5.3.0-Beta.jar

2.8：登录验证：

通过浏览器访问服务器web界面，验证Java服务是否启动正常。

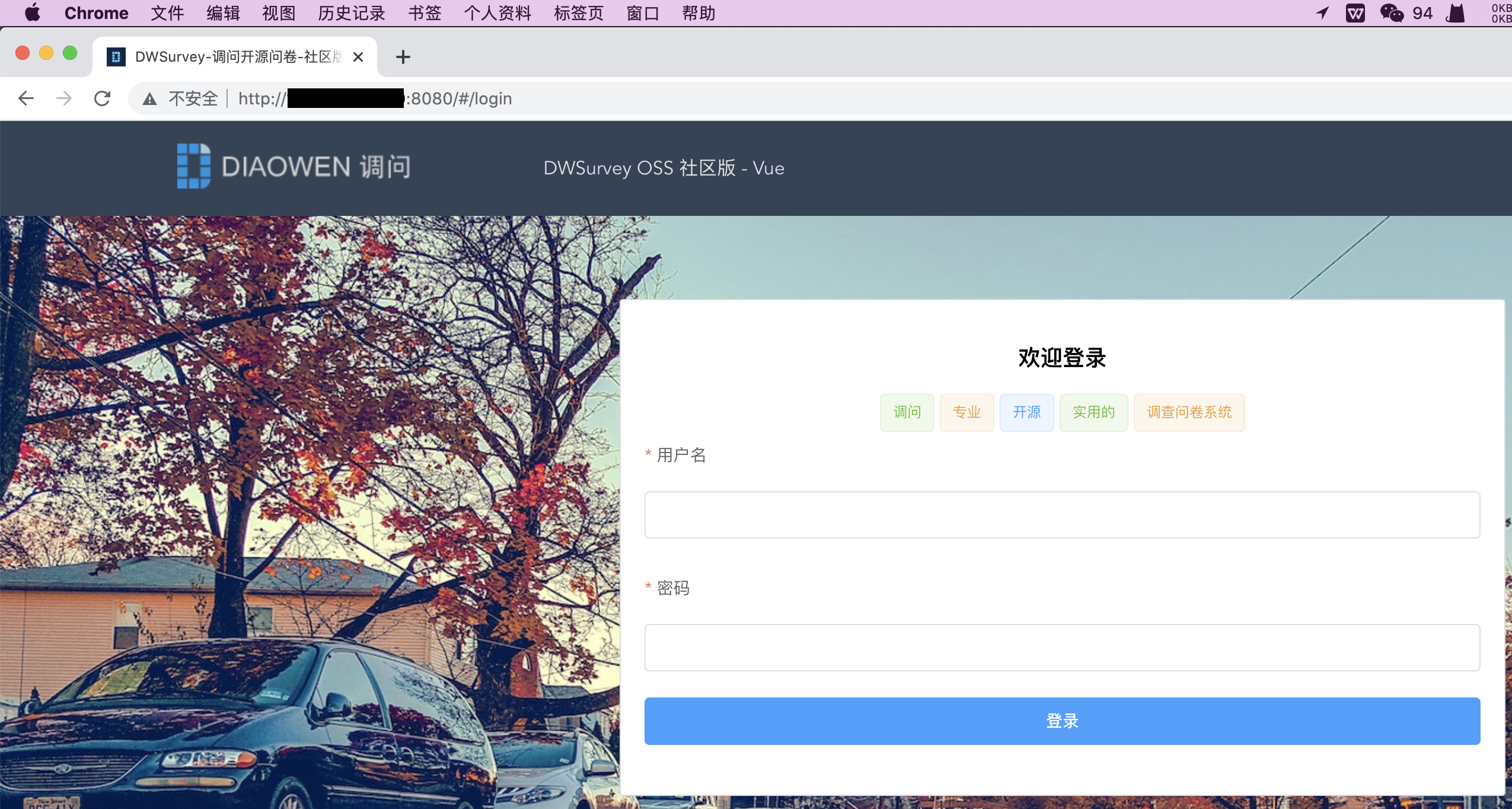

2.8.1：登录首页：

2.8.2：输入登录账户名密码：

初始账号：service@diaowen.net
密码：123456

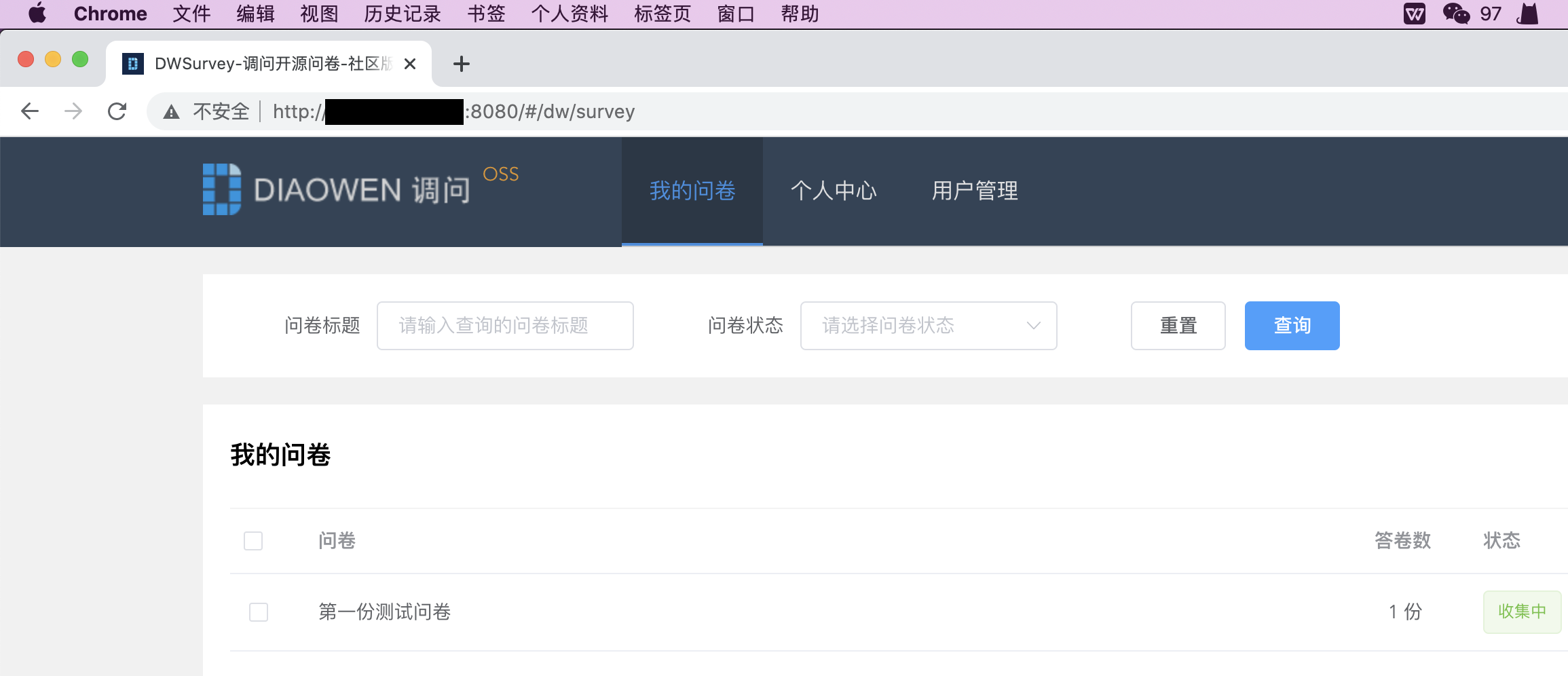

2.8.3：登录成功后的页面：

登录成功后即可进行查看、配置等业务管理，不同的业务代码功能不一样，此处只作为部署参考，到此步骤即实现了java源代码的的编译步骤，接下来即可进行容器镜像构建并将APP运行在kubernetes环境的目的。

三：容器镜像构建：

基于dockerfile，将上一步骤编译好的java程序构建成docker镜像，实现基于容器运行java app。

3.1：编写Dockerfile

根据实际需求，编写Dockerfile，将上一步骤编译好的jar包构建为容器镜像

[root@20220530-instance DWSurvey]# pwd
/root/DWSurvey

[root@20220530-instance DWSurvey]# mkdir -p  k8s/dockerfile
[root@20220530-instance DWSurvey]# cd k8s/dockerfile/
[root@20220530-instance dockerfile]# docker pull openjdk:8u312-buster #基于开源jdk镜像

[root@20220530-instance dockerfile]# cp ../../target/dwsurvey-oss-vue-v.5.3.0-Beta.jar ./ #拷贝jar包

[root@20220530-instance dockerfile]# ll
total 149652
-rwxr-xr-x 1 root root       175 Apr  6 15:22 build-command.sh
-rwxr-xr-x 1 root root        64 Apr  6 15:02 docker-entrypoint.sh
-rw-r--r-- 1 root root       245 Apr  6 15:36 Dockerfile
-rw-r--r-- 1 root root 153230407 Apr  6 14:56 dwsurvey-oss-vue-v.5.3.0-Beta.jar


#验证Dockerfile内容
[root@20220530-instance dockerfile]# cat Dockerfile
FROM openjdk:8u312-buster

RUN mkdir /apps

ADD docker-entrypoint.sh /usr/local/bin/
RUN ln -s /usr/local/bin/docker-entrypoint.sh /entrypoint.sh
ADD dwsurvey-oss-vue-v.5.3.0-Beta.jar /apps/

EXPOSE 8080

ENTRYPOINT ["docker-entrypoint.sh"]


#docker镜像启动服务的内置脚本
[root@20220530-instance dockerfile]# cat docker-entrypoint.sh
#!/bin/bash

java  -jar /apps/dwsurvey-oss-vue-v.5.3.0-Beta.jar


#镜像构建脚本
[root@20220530-instance dockerfile]# cat build-command.sh
#!/bin/bash

docker build -t myserver-cn-north-1.jcr.service.jdcloud.com/myserver/dwsurvey:v1 .


docker push myserver-cn-north-1.jcr.service.jdcloud.com/myserver/dwsurvey:v1

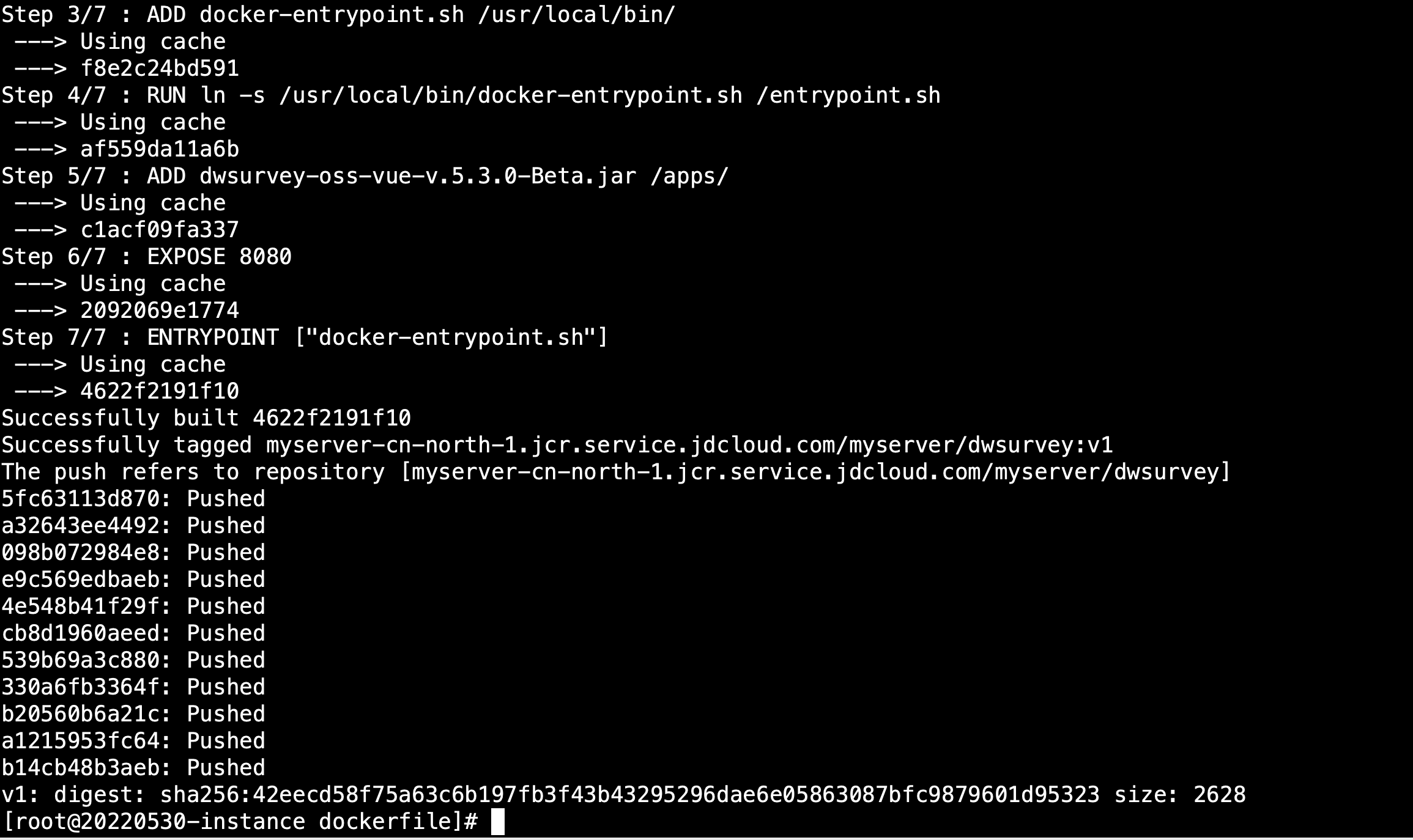

[root@20220530-instance dockerfile]# bash build-command.sh

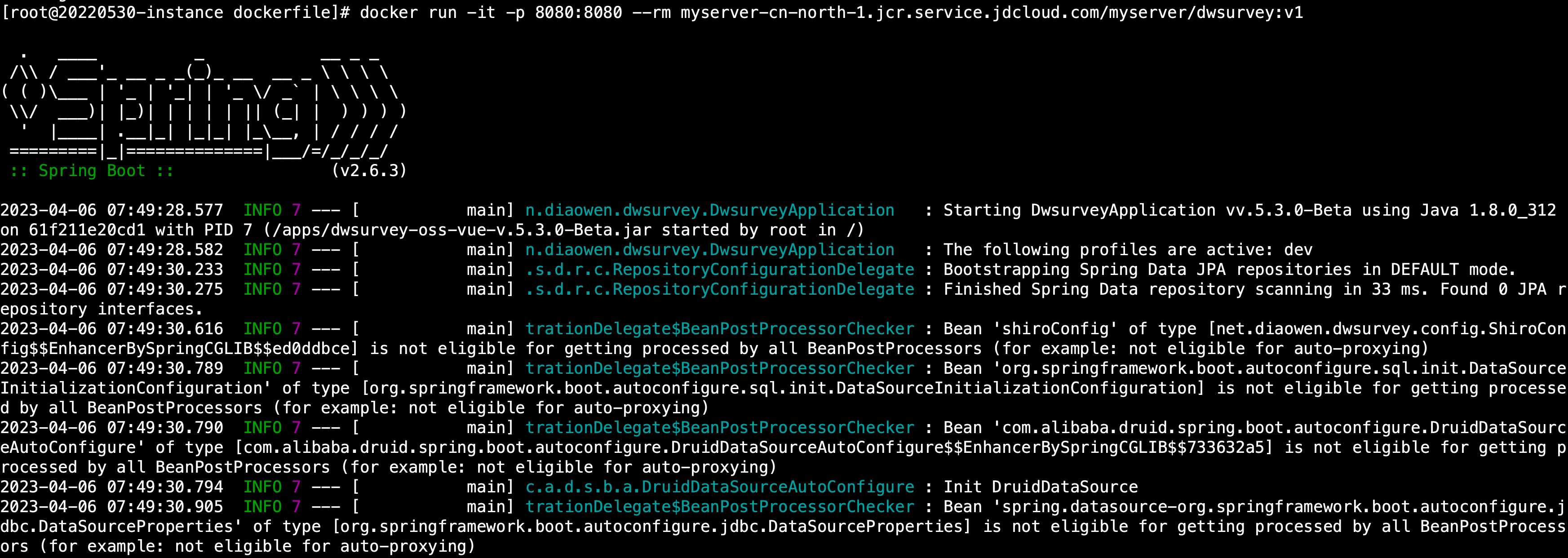

3.2：验证镜像：

在可以连接RDS的主机，基于上一步骤构建的镜像创建测试容器，验证容器可以正常启动：

[root@20220530-instance dockerfile]# docker run -it -p 8080:8080 --rm myserver-cn-north-1.jcr.service.jdcloud.com/myserver/dwsurvey:v1

四：在京东云kubernetes集群部署web服务并验证：

编写yaml文件，然后将java服务运行在kubernetes环境并验证是否可以通过外网访问

4.1：编写yaml文件：

基于编写yaml文件部署web服务

[root@20220530-instance DWSurvey]# pwd
/root/DWSurvey

[root@20220530-instance DWSurvey]# mkdir -p  k8s/yaml

[root@20220530-instance DWSurvey]# cd k8s/yaml/
[root@20220530-instance yaml]# cat 1.DWSurvey-deployment.yaml
kind: Deployment
apiVersion: apps/v1
metadata:
  labels:
    app: myserver-dwsurvey-deployment-label
  name: myserver-dwsurvey-deployment
  namespace: myserver
spec:
  replicas: 1
  selector:
    matchLabels:
      app: myserver-dwsurvey-selector
  template:
    metadata:
      labels:
        app: myserver-dwsurvey-selector
        project: myserver
    spec:
      containers:
      - name: myserver-dwsurvey-container
        image: myserver-cn-north-1.jcr.service.jdcloud.com/myserver/dwsurvey:v1
        imagePullPolicy: IfNotPresent
        #imagePullPolicy: Always
        ports:
        - containerPort: 8080
          protocol: TCP
          name: http
      imagePullSecrets:
      - name: jcr-pull-secret

4.2：部署web服务：

#部署web服务
[root@20220530-instance yaml]# kubectl  apply -f 1.DWSurvey-deployment.yaml
deployment.apps/myserver-dwsurvey-deployment created

#验证pod状态
[root@20220530-instance yaml]# kubectl  get pod -n myserver
NAME                                            READY   STATUS    RESTARTS   AGE
myserver-dwsurvey-deployment-7dc99c7ccd-b5qsd   1/1     Running   0          7m27s

4.3：创建service并验证：

当service创建成功后，即可通过service的公网IP访问运行在京东云kubernetes环境中的web服务了。

4.3.1：创建LoadBalancer类型的service：

LoadBalancer类型的service会创建一个带公网IP的SLB，用于从公网访问SLB后kubernetes集群中的web服务。

[root@20220530-instance yaml]# cat 2.DWSurvey-service.yaml
kind: Service
apiVersion: v1
metadata:
  namespace: myserver
  name: myserver-dwsurvey-slb
  labels:
    k8s-app: myserver-dwsurvey-slb
spec:
  ports:
    - protocol: TCP
      port: 80
      targetPort: 8080
      nodePort: 31080
  type: LoadBalancer
  selector:
    app: myserver-dwsurvey-selector
    project: myserver

[root@20220530-instance yaml]# kubectl apply -f 2.DWSurvey-service.yaml
service/myserver-dwsurvey-slb created

[root@20220530-instance yaml]# kubectl  get svc -n myserver
NAME                         TYPE      CLUSTER-IP            EXTERNAL-IP         PORT(S)        AGE
myserver-dwsurvey-slb   LoadBalancer   10.10.61.33   10.10.48.8,116.196.66.49   80:31080/TCP   2m55s

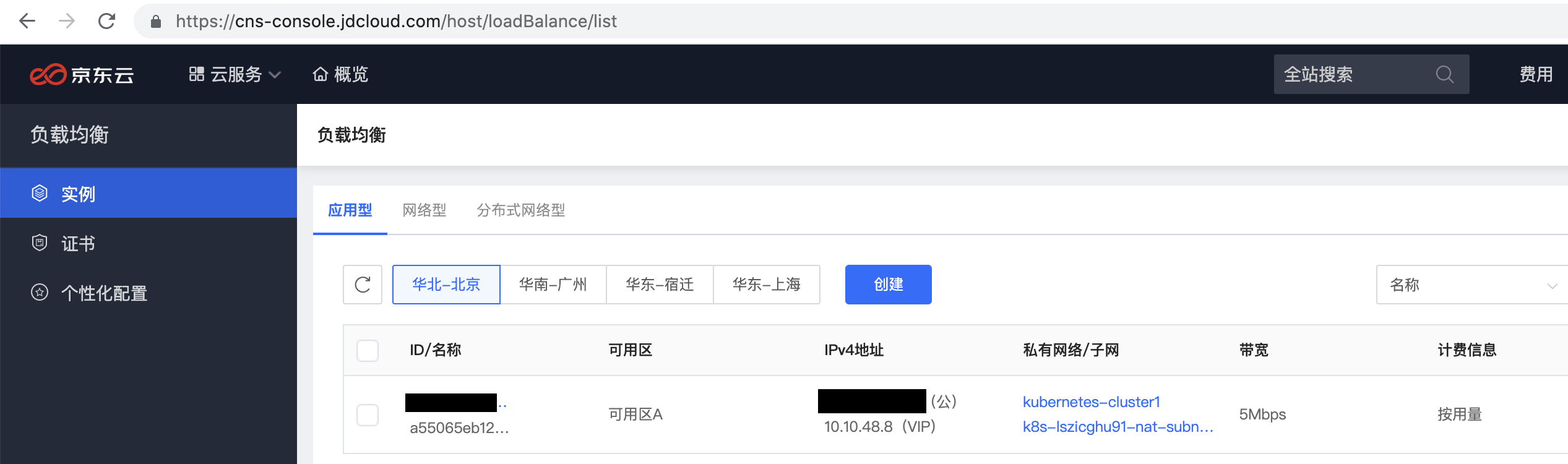

4.3.2：控制台验证SLB类型：

4.4：访问验证:

可以将域名解析到SLB的公网IP(需提前备案)或使用公网IP访问测试。

初始账号：service@diaowen.net
密码：123456

4.4.1：登录界面：

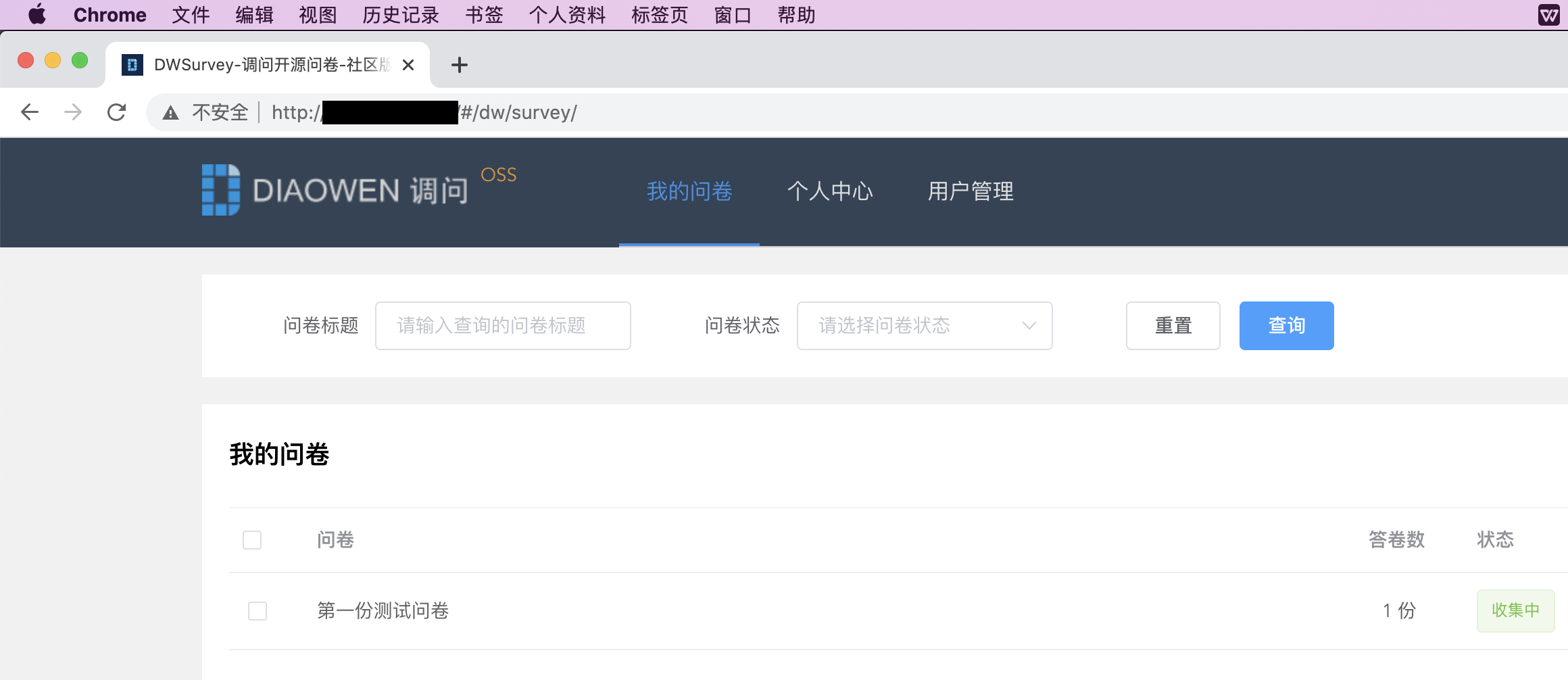

4.4.2：登录成功后的页面：

按照以上步骤，即可完成java 单体服务到京东云kubernetes环境的整体迁移，其中Java服务以容器的形式运行在京东云kubernetes环境中、而业务数据则保存到京东云的RDS中。
