WLAN 设备
随着物联网快速发展，越来越多的嵌入式设备上搭载了 WIFI 无线网络设备。为了能够管理 WIFI 网络设备，RT-Thread 引入了 WLAN 设备管理框架。这套框架具备控制和管理 WIFI 的众多功能，为开发者使用 WIFI 设备提供许多便利。
WLAN 框架简介
WLAN 框架是 RT-Thread 开发的一套用于管理 WIFI 的中间件。对下连接具体的 WIFI 驱动，控制 WIFI 的连接断开，扫描等操作。对上承载不同的应用，为应用提供 WIFI 控制，事件，数据导流等操作，为上层应用提供统一的 WIFI 控制接口。WLAN 框架主要由三个部分组成。DEV 驱动接口层，为 WLAN 框架提供统一的调用接口。Manage 管理层为用户提供 WIFI 扫描，连接，断线重连等具体功能。Protocol 协议负责处理 WIFI 上产生的数据流，可根据不同的使用场景挂载不同通讯协议，如 LWIP 等。具有使用简单，功能齐全，对接方便，兼容性强等特点。

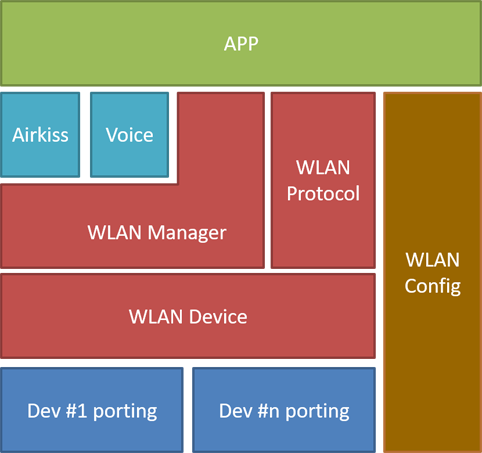

下图是 WIFI 框架层次图:
WIFI 框架
第一部分 app 为应用层。是基于 WLAN 框架的具体应用，如 WiFi 相关的 Shell 命令。
第二部分 airkiss、voice 为配网层。提供无线配网和声波配网等功能。
第三部分 WLAN manager 为 WLAN 管理层。能够对 WLAN 设备进行控制和管理。具备设置模式、连接热点、断开热点、启动热点、扫描热点等 WLAN 控制相关的功能。还提供断线重连，自动切换热点等管理功能。
第四部分 WLAN protocol 为协议层。将数据流递交给具体协议进行解析，用户可以指定使用不同的协议进行通信。
第五部分 WLAN config 为参数管理层。管理连接成功的热点信息及密码，并写入非易失的存储介质中。
第六部分 WLAN dev 为驱动接口层。对接具体 WLAN 硬件，为管理层提供统一的调用接口。
功能简介
-
自动连接：打开自动连接功能后，只要 WIFI 处在断线状态，就会自动读取之前连接成功的热点信息，连接热点。如果一个热点连接失败，则切换下一个热点信息进行连接，直到连接成功为止。自动连接使用的热点信息，按连接成功的时间顺序，依次尝试，优先使用最近连接成功的热点信息。连接成功后，将热点信息缓存在最前面，下次断线优先使用。
-
参数存储：存储连接成功的 WIFI 参数，WIFI 参数会在内存中缓存一份，如果配置外部非易失存储接口，则会在外部存储介质中存储一份。用户可根据自己的实际情况，实现
struct rt_wlan_cfg_ops这个结构体，将参数保存任何地方。缓存的参数主要给自动连接提供热点信息，wifi 处在未连接状态时，会读取缓存的参数，尝试连接。 -
WIFI 控制：提供完备的 WIFI 控制接口，扫描，连接，热点等。提供 WIFI 相关状态回调事件，断开，连接，连接失败等。为用户提供简单易用的 WIFI 管理接口。
-
Shell 命令：可在 Msh 中输入命令控制 WIFI 执行扫描，连接，断开等动作。打印 WIFI 状态等调试信息。
配置选项
在 ENV工具中使用 menuconfig命令按照以下菜单进入 WLAN 配置界面：
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~ RT-Thread Components -> Device Drivers -> Using WiFi ->
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
各个配置选项详细描述如下：
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~ (wlan0) The device name for station /* Station 设备默认名字 / (wlan1) The device name for ap / AP 设备默认名字 / (32) SSID maximum length / SSID 最大长度 / (64) Password maximum length / 密码最大长度 / (2) Driver events maxcount / 事件最大注册数 / [] Connection management Enable / 连接管理功能使能 / (10000) Set scan timeout time(ms) / 扫描超时时间 / (10000) Set connect timeout time(ms) / 连接超时时间 / [] Automatic sorting of scan results / 扫描结果自动排序 / [] MSH command Enable / MSH 命令功能使能 / [] Auto connect Enable / 自动连接功能使能 / (2000) Auto connect period(ms) / 断线检查周期 / -- WiFi information automatically saved Enable /* 连接参数自动存储使能 / (3) Maximum number of WiFi information automatically saved / 连接参数最大存储数量 / [] Transport protocol manage Enable / 传输协议管理功能使能 / (8) Transport protocol name length / 传输协议名字最大长度 / (2) Transport protocol maxcount / 传输协议类型数量 / (lwip) Default transport protocol / 默认传输协议名字 / [] LWIP transport protocol Enable / LWIP 传输协议使能 / (lwip) LWIP transport protocol name / LWIP 传输协议名字 / [ ] Forced use of PBUF transmission / 强制使用 PBUF 交换数据 / -- WLAN work queue thread Enable /* WLAN 线程使能 / (wlan) WLAN work queue thread name / WLAN 线程名字 / (2048) WLAN work queue thread size / WLAN 线程栈大小 / (15) WLAN work queue thread priority / WLAN 线程优先级 / [ ] Enable WLAN Debugging Options ---> / 打开调试日志 */
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
应用程序通过 WLAN 连接管理层相关 API 来访问硬件设备，相关接口如下所示：
WLAN 初始化
| 函数 | 描述 |
|---|---|
| rt_wlan_init() | 初始化连接管理器 |
| rt_wlan_set_mode() | 设置工作模式 |
| rt_wlan_get_mode() | 获取设备工作模式 |
连接管理初始化
int rt_wlan_init(void)
初始化连接管理器需要的静态资源，如全局变量，线程，互斥锁等。支持自动初始化，无需用户调用。如果没用使能自动初始化，在使用 WLAN 相关 API 之前，需要手动调用进行初始化。
| 参数 | 描述 |
|---|---|
| 无 | |
| 返回值 | 描述 |
| 0 | 执行成功 |
设置设备模式
rt_err_t rt_wlan_set_mode(const char *dev_name, rt_wlan_mode_t mode)
设置 WLAN 设备的工作模。同一个设备，切换相同的模式无效，一种模式，只能存在一个设备，不能两个设备设置同一个模式。一般的，一个设备只支持一种模式。
| 参数 | 描述 |
|---|---|
dev_name |
设备名字 |
mode |
工作模式 |
| 返回值 | 描述 |
| RT_EOK | 设置成功 |
| -RT_ERROR | 设置失败 |
WLAN 设备工作模式如下:
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~ typedef enum { RT_WLAN_NONE, /* 停止工作模式 / RT_WLAN_STATION, / 无线终端模式 / RT_WLAN_AP, / 无线接入服务模式 / RT_WLAN_MODE_MAX / 无效 */ } rt_wlan_mode_t;
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
系统默认会提供一个默认的 STA 设备名和 AP 设备名，下面示例将展示默认 STA 设备工作在无线终端模式：
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~ rt_wlan_set_mode(RT_WLAN_DEVICE_STA_NAME, RT_WLAN_STATION);
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
获取设备模式
rt_wlan_mode_t rt_wlan_get_mode(const char *dev_name)
获得设备的工作模式。
| 参数 | 描述 |
|---|---|
dev_name |
设备名字 |
| 返回值 | 描述 |
| RT_WLAN_NONE | 设备停止工作 |
| RT_WLAN_STATION | 无线终端模式 |
| RT_WLAN_AP | 无线接入服务模式 |
WLAN 连接
| 函数 | 描述 |
|---|---|
| rt_wlan_connect() | 连接热点 |
| rt_wlan_connect_adv() | 无阻塞连接热点 |
| rt_wlan_disconnect() | 断开热点 |
| rt_wlan_is_connected() | 获取连接标志 |
| rt_wlan_is_ready() | 获取就绪标志 |
| rt_wlan_get_info() | 获取连接信息 |
| rt_wlan_get_rssi() | 获取信号强度 |
连接热点
rt_err_t rt_wlan_connect(const char *ssid, const char *password)
阻塞式连接热点。此 API调用的时间会比较长，连接成功或失败后才会返回。
| 参数 | 描述 |
|---|---|
ssid |
热点的名字 |
password |
热点密码，无密码传空 |
| 返回 | 描述 |
| RT_EOK | 连接成功 |
| -RT_ERROR | 连接失败 |
WLAN 连接成功，还不能进行数据通讯，需要等待连接就绪才能通讯。
无阻塞连接
rt_err_t rt_wlan_connect_adv(struct rt_wlan_info *info, const char *password)
非阻塞连接热点，连接参数可通过扫描获得或手动指定。一般用于连接特定热点或隐藏热点，返回值仅表示连接动作是否开始执行，是否连接成功需要主动查询或设置回调通知。
| 参数 | 描述 |
|---|---|
info |
连接信息 |
password |
热点密码，无密码传空 |
| 返回 | 描述 |
| RT_EOK | 执行成功 |
| -RT_ERROR | 执行失败 |
连接信息必须配置的项有security、ssid。完整配置如下：
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~ struct rt_wlan_info { rt_wlan_security_t security; /* 安全类型 / rt_802_11_band_t band; / 2.4G / 5G / rt_uint32_t datarate; / 连接速率 / rt_int16_t channel; / 通道 / rt_int16_t rssi; / 信号强度 / rt_wlan_ssid_t ssid; / 热点名称 / rt_uint8_t bssid[RT_WLAN_BSSID_MAX_LENGTH]; / 热点物理地址 / rt_uint8_t hidden; / 热点隐藏标志 */ };
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
安全模式如下所示：
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~ typedef enum { SECURITY_OPEN = 0, /* Open security / SECURITY_WEP_PSK = WEP_ENABLED, / WEP Security with open authentication / SECURITY_WEP_SHARED = (WEP_ENABLED | SHARED_ENABLED), / WEP Security with shared authentication / SECURITY_WPA_TKIP_PSK = (WPA_SECURITY | TKIP_ENABLED), / WPA Security with TKIP / SECURITY_WPA_AES_PSK = (WPA_SECURITY | AES_ENABLED), / WPA Security with AES / SECURITY_WPA2_AES_PSK = (WPA2_SECURITY | AES_ENABLED), / WPA2 Security with AES / SECURITY_WPA2_TKIP_PSK = (WPA2_SECURITY | TKIP_ENABLED), / WPA2 Security with TKIP / SECURITY_WPA2_MIXED_PSK = (WPA2_SECURITY | AES_ENABLED | TKIP_ENABLED), / WPA2 Security with AES & TKIP / SECURITY_WPS_OPEN = WPS_ENABLED, / WPS with open security / SECURITY_WPS_SECURE = (WPS_ENABLED | AES_ENABLED), / WPS with AES security / SECURITY_UNKNOWN = -1, / security is unknown. */ } rt_wlan_security_t;
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
下面将展示使用指定连接信息执行连接。
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~ struct rt_wlan_info info;
INVALID_INFO(&info); /* 初始化 info / SSID_SET(&info, "test_ap"); / 设置热点名字 / info.security = SECURITY_WPA2_AES_PSK; / 指定安全类型 / rt_wlan_connect_adv(&info, "12345678"); / 执行连接动作 / while (rt_wlan_is_connected() == RT_FALSE); / 等待连接成功 */
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
断开热点
rt_err_t rt_wlan_disconnect(void)
阻塞式断开连接，返回值表示是否成功断开。
| 参数 | 描述 |
|---|---|
| 无 | |
| 返回 | 描述 |
| RT_EOK | 断开成功 |
| -RT_ERROR | 断开失败 |
执行断开之前，建议先查询是否已经连接，如果已经连接，再执行断开。示例代码如下：
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~ if (rt_wlan_is_connected()) /* 判断是否已经连接 / { rt_wlan_disconnect(); / 断开连接 */ }
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
获取连接标志
rt_bool_t rt_wlan_is_connected(void)
查询是否连接到热点。
| 参数 | 描述 |
|---|---|
| 无 | |
| 返回 | 描述 |
| RT_TRUE | 已经连接 |
| RT_FALSE | 没有连接 |
获取就绪标志
rt_bool_t rt_wlan_is_ready(void)
查询连接是否就绪。一般的，获取到 IP 表示已经准备就绪，可以传输数据。
| 参数 | 描述 |
|---|---|
| 无 | |
| 返回 | 描述 |
| RT_TRUE | 已经就绪 |
| RT_FALSE | 没有就绪 |
获取连接信息
rt_err_t rt_wlan_get_info(struct rt_wlan_info *info)
获取详细的连接信息，可获取热点名字、通道、信号强度、安全类型等。
| 参数 | 描述 |
|---|---|
info |
info 对象 |
| 返回 | 描述 |
| RT_EOK | 获取成功 |
| -RT_ERROR | 获取失败 |
获取信号强度
int rt_wlan_get_rssi(void);
获得信号强度。信号强度为负值，值越大信号越强。例如信号强度 -25 比 信号强度 -55 要好。
| 参数 | 描述 |
|---|---|
| 无 | |
| 返回 | 描述 |
| 负数 | 信号强度 |
| 0 | 未连接 |
WLAN 扫描
| 函数 | 描述 |
|---|---|
| rt_wlan_scan() | 异步扫描 |
| rt_wlan_scan_sync() | 同步扫描 |
| rt_wlan_scan_with_info() | 条件扫描 |
| rt_wlan_scan_get_info_num() | 获取热点个数 |
| rt_wlan_scan_get_info() | 拷贝热点信息 |
| rt_wlan_scan_get_result() | 获取扫描缓存 |
| rt_wlan_scan_result_clean() | 清理扫描缓存 |
| rt_wlan_find_best_by_cache() | 查找最佳热点 |
异步扫描
rt_err_t rt_wlan_scan(void)
异步扫描函数，扫描完成需要通过回调进行通知。
| 参数 | 描述 |
|---|---|
| 无 | |
| 返回 | 描述 |
| RT_EOK | 启动扫描成功 |
| -RT_ERROR | 启动扫描失败 |
同步扫描
struct rt_wlan_scan_result *rt_wlan_scan_sync(void)
同步扫描函数，扫描全部热点信息，完成过直接返回扫描结果。
| 参数 | 描述 |
|---|---|
| 无 | |
| 返回 | 描述 |
| 扫描结果 | 热点信息和数量 |
| RT_NULL | 扫描失败 |
该接口执行成功，会返回 struct rt_wlan_scan_result 类型的指针，包含了热点的详细信息和数量。结构体定义如下：
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~ struct rt_wlan_scan_result { rt_int32_t num; /* 热点个数 */ struct rt_wlan_info info; / 热点信息 */ };
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
结构体中的 info 是连续的内存块，可通过类似数组的形式进行访问。示例如下：
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~ result = rt_wlan_scan_sync(void); /* 获取扫描结果 / for (i = 0; i < result->num; i++) / 根据扫描到的结果，进行遍历 / { printf("SSID:%s\n", result->info[i].ssid.val); / 使用数组的形式进行访问，打印扫描到的 SSID 信息 */ }
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
条件扫描
struct rt_wlan_scan_result *rt_wlan_scan_with_info(struct rt_wlan_info *info)
同步条件扫描。根据参入的条件进行过滤，可用于扫描指定 SSID。
| 参数 | 描述 |
|---|---|
info |
通过 info 指定限定条件 |
| 返回 | 描述 |
| 扫描结果 | 热点信息和数量 |
| RT_NULL | 扫描失败 |
下面示例将展示扫描指定 SSID 的热点信息。
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~ struct rt_wlan_info info;
INVALID_INFO(&info); /* 初始化 info / SSID_SET(&info, "test_ap"); / 指定 SSID / result = rt_wlan_scan_with_info(&info); / 开始同步扫描 */
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
获取热点个数
int rt_wlan_scan_get_result_num(void)
返回扫描到的热点数量。
| 参数 | 描述 |
|---|---|
| 无 | |
| 返回 | 描述 |
| 数量 | 热点数量 |
拷贝热点信息
int rt_wlan_scan_get_info(struct rt_wlan_info *info, int num)
拷贝热点信息。
| 参数 | 描述 |
|---|---|
info |
info 缓存，用于保存拷贝结果 |
num |
info 个数 |
| 返回 | 描述 |
| 数量 | 实际拷贝的个数 |
下面代码片段将展示如何拷贝热点信息
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~ num = rt_wlan_scan_get_result_num(); /* 查询热点数量 / info = rt_malloc(sizeof(struct rt_wlan_info) * num); / 分配内存 / rt_wlan_scan_get_info(info, num); / 拷贝 */
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
获取扫描缓存
struct rt_wlan_scan_result *rt_wlan_scan_get_result(void)
返回扫描缓存。
| 参数 | 描述 |
|---|---|
| 无 | |
| 返回 | 描述 |
| 扫描缓存指针 | 该指针不安全，仅作临时访问 |
清理扫描缓存
void rt_wlan_scan_result_clean(void)
清理扫描缓存。
| 参数 | 描述 |
|---|---|
| 无 | |
| 返回 | 描述 |
| 无 |
查找最佳热点
rt_bool_t rt_wlan_find_best_by_cache(const char *ssid, struct rt_wlan_info
*info)
指定 SSID ，在扫描缓存中查找信号最好的热点信息。
| 参数 | 描述 |
|---|---|
ssid |
指定需要查询的 ssid |
info |
存查询到的热点信息 |
| 返回 | 描述 |
| RT_FALSE | 没有查到 |
| RT_TRUE | 查到 |
WLAN 热点
| 函数 | 描述 |
|---|---|
| rt_wlan_start_ap() | 启动热点 |
| rt_wlan_start_ap_adv() | 无阻塞启动热点 |
| rt_wlan_ap_is_active() | 获取启动标志 |
| rt_wlan_ap_stop() | 停止热点 |
| rt_wlan_ap_get_info() | 获取热点信息 |
启动热点
rt_err_t rt_wlan_start_ap(const char *ssid, const char *password)
阻塞式启动热点，返回值表示是否启动成功。
| 参数 | 描述 |
|---|---|
ssid |
热点名字 |
password |
热点密码。 |
| 返回 | 描述 |
| RT_EOK | 启动成功 |
| -RT_ERROR | 启动失败 |
非阻塞启动热点
rt_err_t rt_wlan_start_ap_adv(struct rt_wlan_info *info, const char *password)
非阻塞启动热点，可以指加密类型，通道等。热点是否启动需要手动查询或回调通知。
| 参数 | 描述 |
|---|---|
info |
热点信息 |
password |
热点密码，开放热点传空 |
| 返回 | 描述 |
| RT_EOK | 执行成功 |
| -RT_ERROR | 执行失败 |
获取启动标志
rt_bool_t rt_wlan_ap_is_active(void)
查询热点是否处于活动状态。
| 参数 | 描述 |
|---|---|
| 无 | |
| 返回 | 描述 |
| RT_TRUE | 热点启动 |
| -RT_FALSE | 热点未启动 |
停止热点
rt_err_t rt_wlan_ap_stop(void)
阻塞式停止热点。停止之前先查询是否已经启动，已经启动后在停止。
| 参数 | 描述 |
|---|---|
| 无 | |
| 返回 | 描述 |
| RT_EOK | 停止成功 |
| -RT_ERROR | 停止失败 |
获取热点信息
rt_err_t rt_wlan_ap_get_info(struct rt_wlan_info *info)
获取热点相关信息，如热点名字，通道等。
| 参数 | 描述 |
|---|---|
| info | 热点信息 |
| 返回 | 描述 |
| RT_EOK | 获取成功 |
| -RT_ERROR | 获取失败 |
WLAN 自动重连
| 函数 | 描述 |
|---|---|
| rt_wlan_config_autoreconnect() | 启动/停止自动重连 |
| rt_wlan_get_autoreconnect_mode() | 获取自动重连模式 |
启动/停止自动重连
void rt_wlan_config_autoreconnect(rt_bool_t enable)
开启或关闭自动重连模式，当没有网络时，会自动进行重连。
| 参数 | 描述 |
|---|---|
enable |
开启或关闭 |
| 返回 | 描述 |
| 无 | 执行成功 |
获取自动重连模式
rt_bool_t rt_wlan_get_autoreconnect_mode(void)
查询自动重连是否启动。
| 参数 | 描述 |
|---|---|
| 无 | |
| 返回 | 描述 |
| RT_TRUE | 启动 |
| RT_FALSE | 未启动 |
WLAN 事件回调
| 函数 | 描述 |
|---|---|
| rt_wlan_register_event_handler() | 事件注册 |
| rt_wlan_unregister_event_handler() | 解除注册 |
事件注册
rt_err_t rt_wlan_register_event_handler(rt_wlan_event_t event,
rt_wlan_event_handler handler, void *parameter)
注册事件回调函数。
| 参数 | 描述 |
|---|---|
event |
事件类型 |
handler |
事件处理函数 |
parameter |
用户参数 |
| 返回 | 描述 |
| RT_EOK | 注册成功 |
| -RT_ERROR | 注册失败 |
WLAN 产生如下事件时，触发回调：
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~ typedef enum { RT_WLAN_EVT_READY = 0, /* 网络就绪 / RT_WLAN_EVT_SCAN_DONE, / 扫描完成 / RT_WLAN_EVT_SCAN_REPORT, / 扫描到一个热点 / RT_WLAN_EVT_STA_CONNECTED, / 连接成功 / RT_WLAN_EVT_STA_CONNECTED_FAIL, / 连接失败 / RT_WLAN_EVT_STA_DISCONNECTED, / 断开连接 / RT_WLAN_EVT_AP_START, / 热点启动 / RT_WLAN_EVT_AP_STOP, / 热点停止 / RT_WLAN_EVT_AP_ASSOCIATED, / STA 接入 / RT_WLAN_EVT_AP_DISASSOCIATED, / STA 断开 */ } rt_wlan_event_t;
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
WLAN 回调函数定义为： void (*rt_wlan_event_handler)(int event, struct
rt_wlan_buff *buff, void *parameter);，其中 buff 根据事件的不同有不同的涵义。详细信息参考下表。
| 事件 | 类型 | 描述 |
|---|---|---|
| RT_WLAN_EVT_READY | ip_addr_t * | IP 地址 |
| RT_WLAN_EVT_SCAN_DONE | struct rt_wlan_scan_result * | 扫描的结果 |
| RT_WLAN_EVT_SCAN_REPORT | struct rt_wlan_info * | 扫描到的热点信息 |
| RT_WLAN_EVT_STA_CONNECTED | struct rt_wlan_info * | 连接成功的 Station 信息 |
| RT_WLAN_EVT_STA_CONNECTED_FAIL | struct rt_wlan_info * | 连接失败的 Station 信息 |
| RT_WLAN_EVT_STA_DISCONNECTED | struct rt_wlan_info * | 断开连接的 Station 信息 |
| RT_WLAN_EVT_AP_START | struct rt_wlan_info * | 启动成功的 AP 信息 |
| RT_WLAN_EVT_AP_STOP | struct rt_wlan_info * | 启动失败的 AP 信息 |
| RT_WLAN_EVT_AP_ASSOCIATED | struct rt_wlan_info * | 连入的 Station 信息 |
| RT_WLAN_EVT_AP_DISASSOCIATED | struct rt_wlan_info * | 断开的 Station 信息 |
解除注册
rt_err_t rt_wlan_unregister_event_handler(rt_wlan_event_t event)
事件解除注册。
| 参数 | 描述 |
|---|---|
event |
事件类型 |
| 返回 | 描述 |
| RT_EOK | 解除成功 |
WLAN 功耗管理
| 函数 | 描述 |
|---|---|
| rt_wlan_set_powersave() | 设置功耗等级 |
| rt_wlan_get_powersave() | 获取功耗等级 |
设置功耗等级
设置功耗等级，用于 station 模式。
rt_err_t rt_wlan_set_powersave(int level)
| 参数 | 描述 |
|---|---|
level |
功耗等级 |
| 返回 | 描述 |
| RT_EOK | 设置成功 |
| -RT_ERROR | 设置失败 |
获取功耗等级
int rt_wlan_get_powersave(void)
获取当前工作功耗等级。
| 参数 | 描述 |
|---|---|
| 无 | |
| 返回 | 描述 |
| 功耗级别 |
FinSH 命令
使用 shell 命令，可以帮助我们快速调试 WiFi 相关功能。wifi 相关的 shell 命令如下：
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~ wifi /* 打印帮助 / wifi help / 查看帮助 / wifi join SSID [PASSWORD] / 连接 wifi，SSDI 为空，使用配置自动连接 / wifi ap SSID [PASSWORD] / 建立热点 / wifi scan / 扫描全部热点 / wifi disc / 断开连接 / wifi ap_stop / 停止热点 / wifi status / 打印 wifi 状态 sta + ap / wifi smartconfig / 启动配网功能 */
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
WiFi 扫描
wifi 扫描命令为 wifi scan，执行 wifi 扫描命令后，会将周围的热点信息打印在终端上。通过打印的热点信息，可以看到 SSID，MAC 地址等多项属性。
在 msh 中输入该命令，扫描结果如下所示：
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~ wifi scan SSID MAC security rssi chn Mbps ------------------------------- ----------------- -------------- ---- --- ---- rtt_test_ssid_1 c0:3d:46:00:3e:aa OPEN -14 8 300 test_ssid 3c:f5:91:8e:4c:79 WPA2_AES_PSK -18 6 72 rtt_test_ssid_2 ec:88:8f:88:aa:9a WPA2_MIXED_PSK -47 6 144 rtt_test_ssid_3 c0:3d:46:00:41:ca WPA2_MIXED_PSK -48 3 300
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
WiFi 连接
wifi 扫描命令为 wifi
join，命令后面需要跟热点名称和热点密码，没有密码可不输入这一项。执行 WiFi 连接命令后，如果热点存在，且密码正确，开发板会连接上热点，并获得 IP 地址。网络连接成功后，可使用 socket 套接字进行网络通讯。
wifi 连接命令使用示例如下所示，连接成功后，将在终端上打印获得的 IP 地址，如下所示：
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~ wifi join ssid_test 12345678 [I/WLAN.mgnt] wifi connect success ssid:ssid_test [I/WLAN.lwip] Got IP address : 192.168.1.110
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
WiFi 断开
wifi 断开的命令为 wifi disc，执行 WiFi 断开命令后，开发板将断开与热点的连接。
WiFi 断开命令使用示例如下所示，断开成功后，将在终端上打印如下信息，如下所示
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~ wifi disc [I/WLAN.mgnt] disconnect success!
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
WLAN 设备使用示例
扫描示例
下面这段代码将展示 WiFi 同步扫描，然后我们将结果打印在终端上。先需要执行 WIFI 初始化，然后执行 WIFI 扫描函数 rt_wlan_scan_sync, 这个函数是同步的，函数返回的扫描的数量和结果。在这个示例中，会将扫描的热点名字打印出来。
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
include <rthw.h>
include <rtthread.h>
include <wlan_mgnt.h>
include <wlan_prot.h>
include <wlan_cfg.h>
void wifi_scan(void) { struct rt_wlan_scan_result *result; int i = 0;
/* Configuring WLAN device working mode */
rt_wlan_set_mode(RT_WLAN_DEVICE_STA_NAME, RT_WLAN_STATION);
/* WiFi scan */
result = rt_wlan_scan_sync();
/* Print scan results */
rt_kprintf("scan num:%d\n", result->num);
for (i = 0; i < result->num; i++)
{
rt_kprintf("ssid:%s\n", result->info[i].ssid.val);
}
}
int scan(int argc, char *argv[ ]) { wifi_scan(); return 0; } MSH_CMD_EXPORT(scan, scan test.);
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~

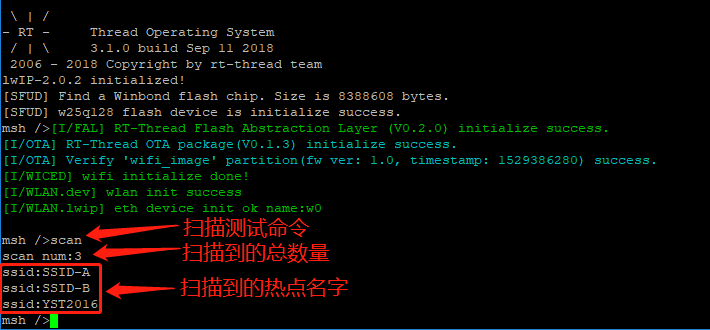

运行结果如下：
扫描

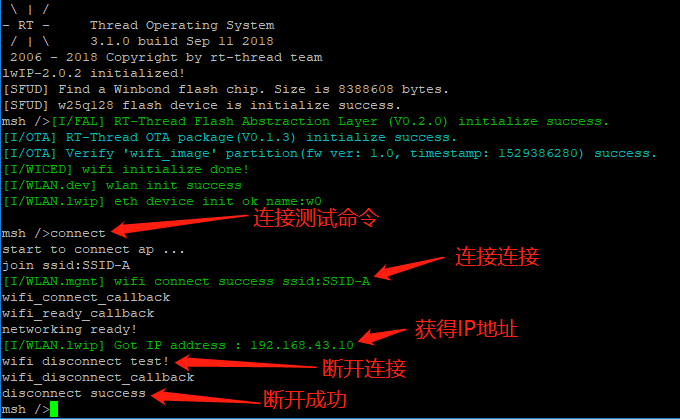

连接与断开示例
下面这段代码将展示 WiFi 同步连接。需要先执行 WIFI 初始化，然后创建一个用于等待 RT_WLAN_EVT_READY 事件的信号量。注册需要关注的事件的回调函数，执行 rt_wlan_connect wifi 连接函数，函数返回表示是否已经连接成功。但是连接成功还不能进行通信，还需要等待网络获取 IP。使用事先创建的信号量等待网络准备好，网络准备好后，就能正常通信了。
连接上 WIFI 后，等待一段时间后，执行 rt_wlan_disconnect 函数断开连接。断开操作是阻塞的，返回值表示是否断开成功。
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
include <rthw.h>
include <rtthread.h>
include <wlan_mgnt.h>
include <wlan_prot.h>
include <wlan_cfg.h>
define WLAN_SSID "SSID-A"
define WLAN_PASSWORD "12345678"
define NET_READY_TIME_OUT (rt_tick_from_millisecond(15 * 1000))
static rt_sem_t net_ready = RT_NULL;
static void wifi_ready_callback(int event, struct rt_wlan_buff *buff, void *parameter) { rt_kprintf("%s\n", FUNCTION); rt_sem_release(net_ready); }
static void wifi_connect_callback(int event, struct rt_wlan_buff *buff, void *parameter) { rt_kprintf("%s\n", FUNCTION); if ((buff != RT_NULL) && (buff->len == sizeof(struct rt_wlan_info))) { rt_kprintf("ssid : %s \n", ((struct rt_wlan_info *)buff->data)->ssid.val); } }
static void wifi_disconnect_callback(int event, struct rt_wlan_buff *buff, void *parameter) { rt_kprintf("%s\n", FUNCTION); if ((buff != RT_NULL) && (buff->len == sizeof(struct rt_wlan_info))) { rt_kprintf("ssid : %s \n", ((struct rt_wlan_info *)buff->data)->ssid.val); } }
static void wifi_connect_fail_callback(int event, struct rt_wlan_buff *buff, void *parameter) { rt_kprintf("%s\n", FUNCTION); if ((buff != RT_NULL) && (buff->len == sizeof(struct rt_wlan_info))) { rt_kprintf("ssid : %s \n", ((struct rt_wlan_info *)buff->data)->ssid.val); } }
rt_err_t wifi_connect(void) { rt_err_t result = RT_EOK;
/* Configuring WLAN device working mode */
rt_wlan_set_mode(RT_WLAN_DEVICE_STA_NAME, RT_WLAN_STATION);
/* station connect */
rt_kprintf("start to connect ap ...\n");
net_ready = rt_sem_create("net_ready", 0, RT_IPC_FLAG_FIFO);
rt_wlan_register_event_handler(RT_WLAN_EVT_READY,
wifi_ready_callback, RT_NULL);
rt_wlan_register_event_handler(RT_WLAN_EVT_STA_CONNECTED,
wifi_connect_callback, RT_NULL);
rt_wlan_register_event_handler(RT_WLAN_EVT_STA_DISCONNECTED,
wifi_disconnect_callback, RT_NULL);
rt_wlan_register_event_handler(RT_WLAN_EVT_STA_CONNECTED_FAIL,
wifi_connect_fail_callback, RT_NULL);
/* connect wifi */
result = rt_wlan_connect(WLAN_SSID, WLAN_PASSWORD);
if (result == RT_EOK)
{
/* waiting for IP to be got successfully */
result = rt_sem_take(net_ready, NET_READY_TIME_OUT);
if (result == RT_EOK)
{
rt_kprintf("networking ready!\n");
}
else
{
rt_kprintf("wait ip got timeout!\n");
}
rt_wlan_unregister_event_handler(RT_WLAN_EVT_READY);
rt_sem_delete(net_ready);
rt_thread_delay(rt_tick_from_millisecond(5 * 1000));
rt_kprintf("wifi disconnect test!\n");
/* disconnect */
result = rt_wlan_disconnect();
if (result != RT_EOK)
{
rt_kprintf("disconnect failed\n");
return result;
}
rt_kprintf("disconnect success\n");
}
else
{
rt_kprintf("connect failed!\n");
}
return result;
}
int connect(int argc, char *argv[ ]) { wifi_connect(); return 0; } MSH_CMD_EXPORT(connect, connect test.);
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
运行结果如下
连接断开
自动连接示例
先开启自动重连功能，使用命令行连接上一个热点 A 后，在连接上另一个热点 B。等待几秒后，将热点 B 断电，系统会自动重试连接 B 热点，此时 B 热点连接不上，系统自动切换热点 A 进行连接。连接成功 A 后，系统停止连接。
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
include <rthw.h>
include <rtthread.h>
include <wlan_mgnt.h>
include <wlan_prot.h>
include <wlan_cfg.h>
static void wifi_ready_callback(int event, struct rt_wlan_buff *buff, void *parameter) { rt_kprintf("%s\n", FUNCTION); }
static void wifi_connect_callback(int event, struct rt_wlan_buff *buff, void *parameter) { rt_kprintf("%s\n", FUNCTION); if ((buff != RT_NULL) && (buff->len == sizeof(struct rt_wlan_info))) { rt_kprintf("ssid : %s \n", ((struct rt_wlan_info *)buff->data)->ssid.val); } }
static void wifi_disconnect_callback(int event, struct rt_wlan_buff *buff, void *parameter) { rt_kprintf("%s\n", FUNCTION); if ((buff != RT_NULL) && (buff->len == sizeof(struct rt_wlan_info))) { rt_kprintf("ssid : %s \n", ((struct rt_wlan_info *)buff->data)->ssid.val); } }
static void wifi_connect_fail_callback(int event, struct rt_wlan_buff *buff, void *parameter) { rt_kprintf("%s\n", FUNCTION); if ((buff != RT_NULL) && (buff->len == sizeof(struct rt_wlan_info))) { rt_kprintf("ssid : %s \n", ((struct rt_wlan_info *)buff->data)->ssid.val); } }
int wifi_autoconnect(void) { /* Configuring WLAN device working mode / rt_wlan_set_mode(RT_WLAN_DEVICE_STA_NAME, RT_WLAN_STATION); / Start automatic connection / rt_wlan_config_autoreconnect(RT_TRUE); / register event */ rt_wlan_register_event_handler(RT_WLAN_EVT_READY, wifi_ready_callback, RT_NULL); rt_wlan_register_event_handler(RT_WLAN_EVT_STA_CONNECTED, wifi_connect_callback, RT_NULL); rt_wlan_register_event_handler(RT_WLAN_EVT_STA_DISCONNECTED, wifi_disconnect_callback, RT_NULL); rt_wlan_register_event_handler(RT_WLAN_EVT_STA_CONNECTED_FAIL, wifi_connect_fail_callback, RT_NULL); return 0; }
int auto_connect(int argc, char *argv[ ]) { wifi_autoconnect(); return 0; } MSH_CMD_EXPORT(auto_connect, auto connect test.); ~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~

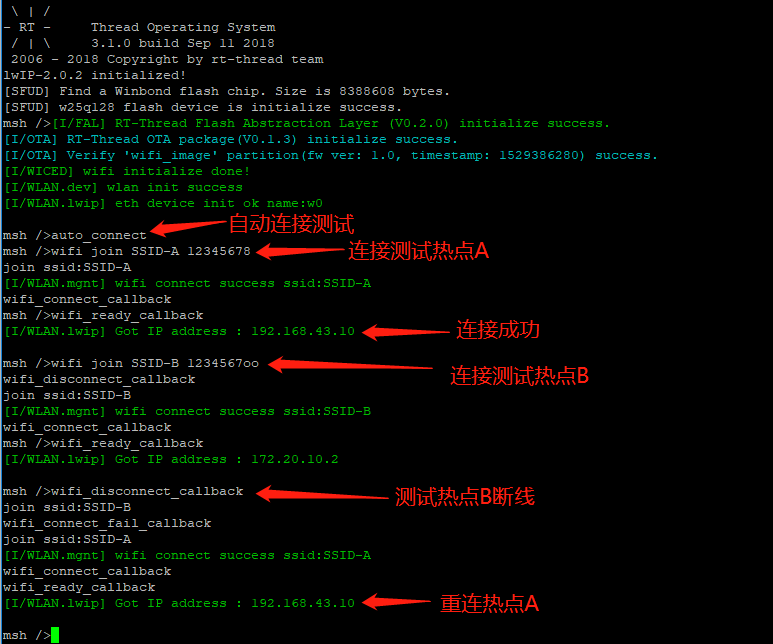

运行结果如下:
自动连接
开始与售前顾问沟通
可直接拨打电话 400-098-8505转1
我们的产品专家为您找到最合适的产品/解决⽅案
1v1线上咨询获取售前专业咨询
专业产品顾问，随时随地沟通
